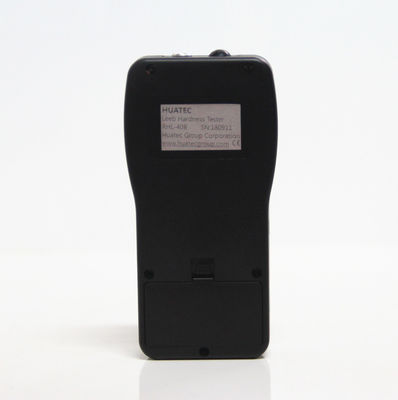

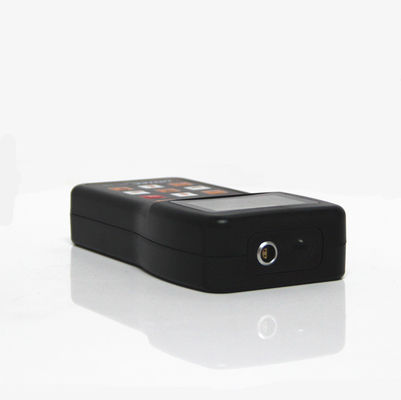

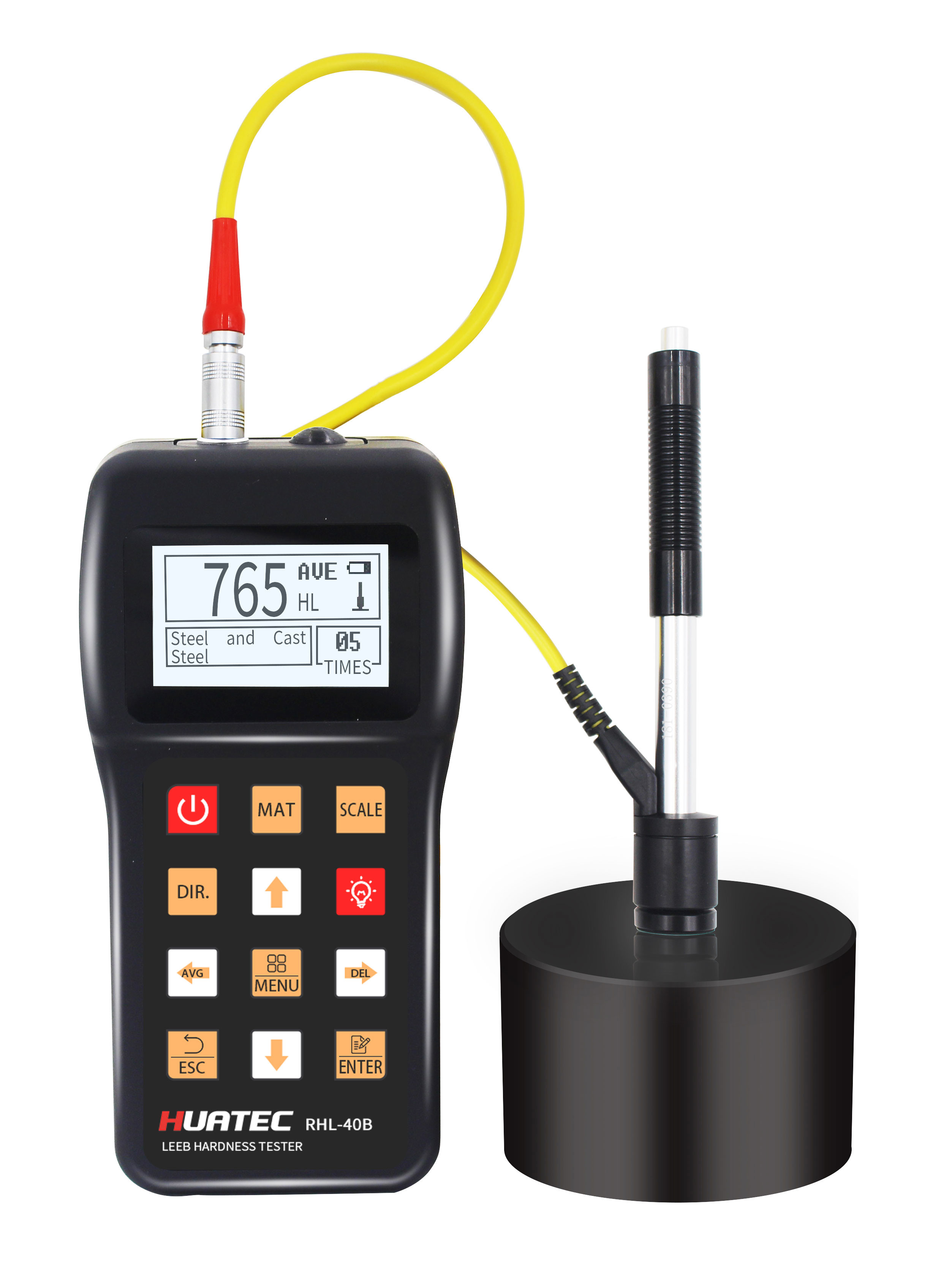

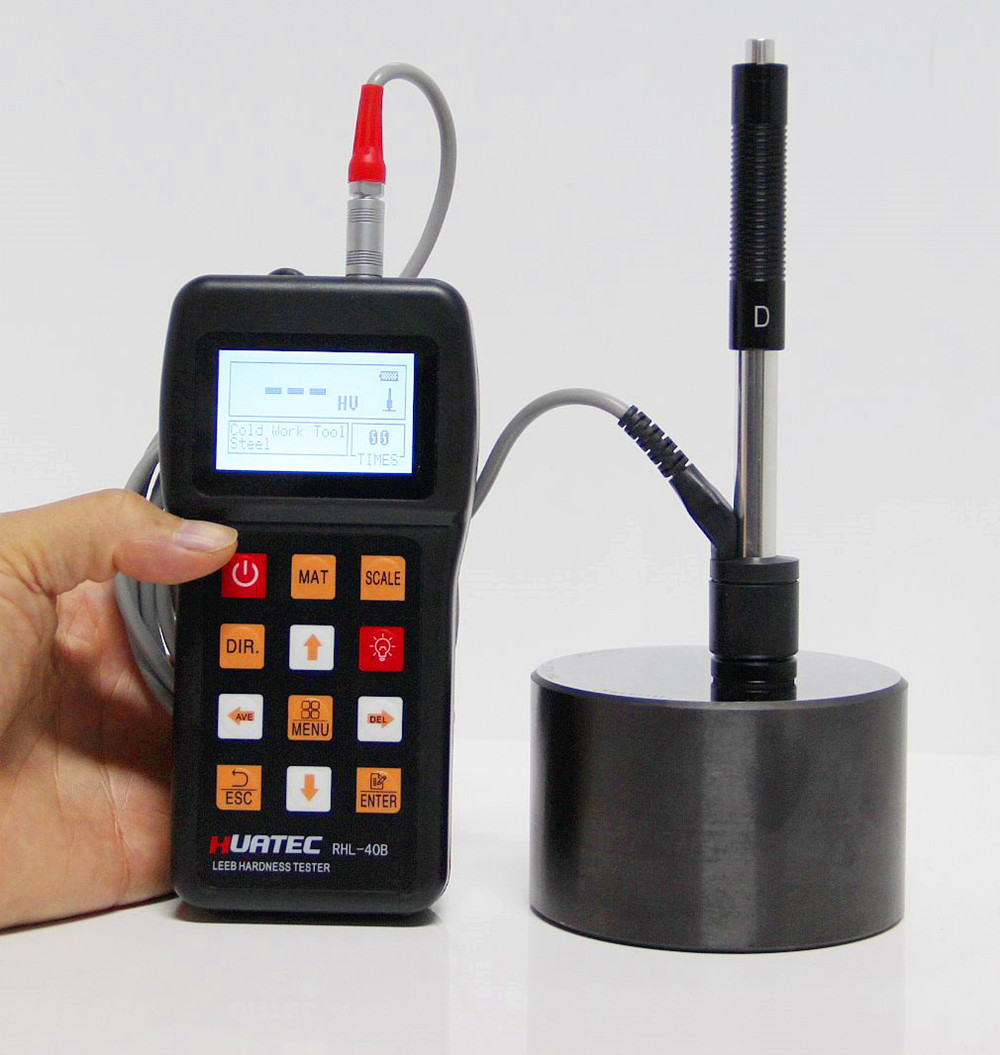

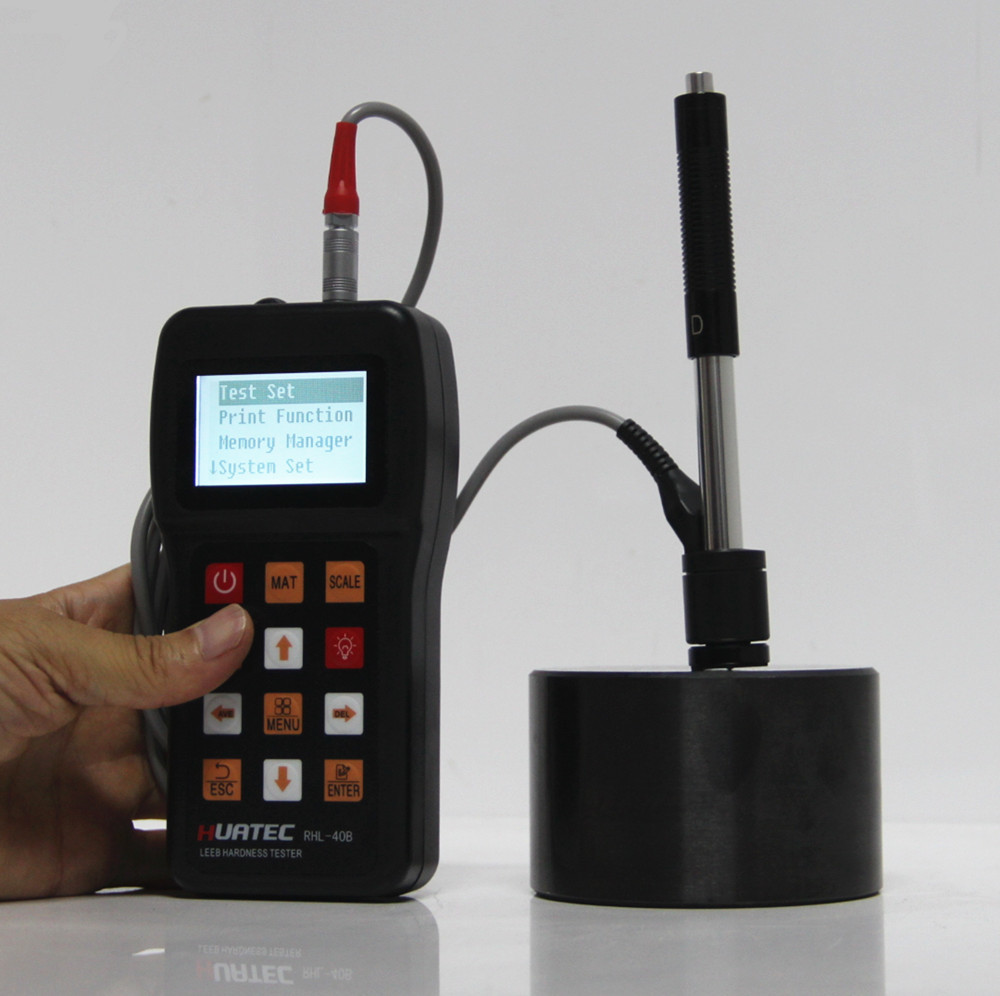

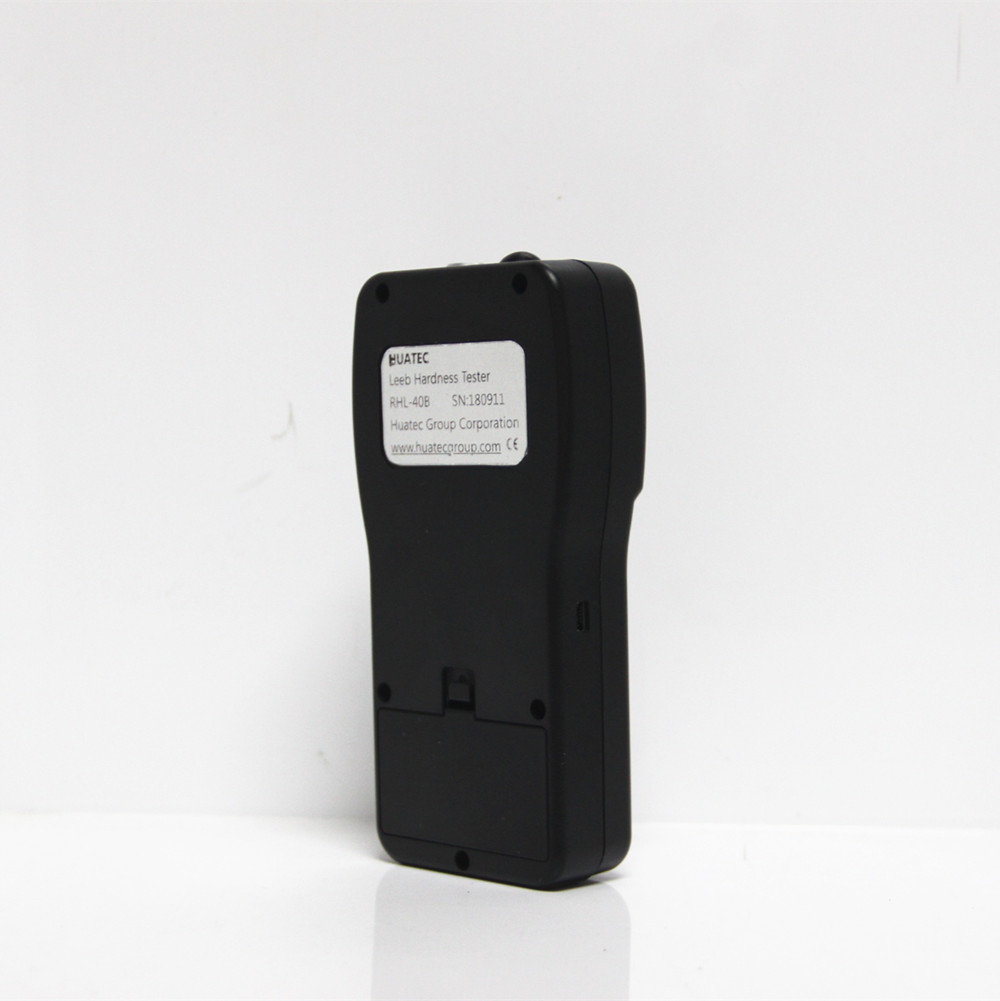

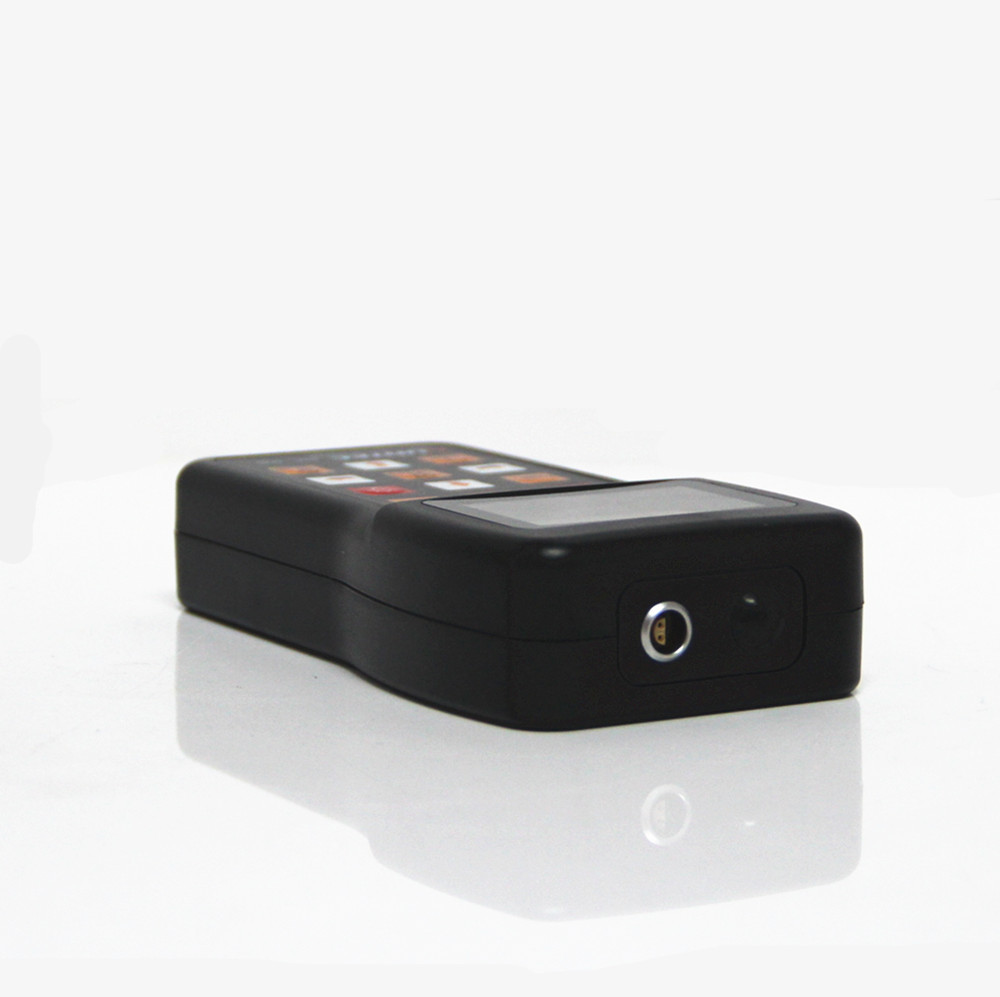

เครื่องทดสอบความแข็งโลหะ เครื่องทดสอบความแข็งแบบ Leeb เครื่องทดสอบความแข็งแบบพกพา RHL-40B
คุณสมบัติ:
(170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(30-100)HS,(59-85)HRA,(13-100)HRB
การใช้งานหลัก

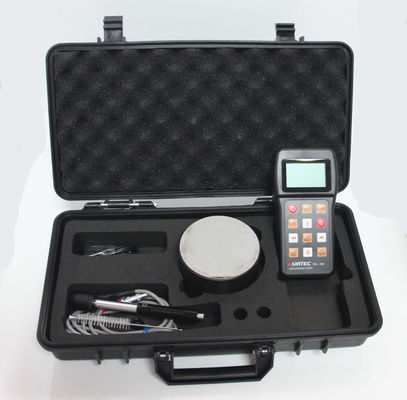

| เลขที่ | รายการ | ปริมาณ | หมายเหตุ | |
| การกำหนดค่ามาตรฐาน | 1 | หน่วยหลัก | 1 | |
| 2 | อุปกรณ์กระทบชนิด D | 1 | พร้อมสายเคเบิล | |
| 3 | บล็อกทดสอบมาตรฐาน | 1 | ||
| 4 | แปรงทำความสะอาด (I) | 1 | ||
| 5 | วงแหวนรองรับขนาดเล็ก | 1 | ||
| 6 | แบตเตอรี่อัลคาไลน์ | 2 | ขนาด AA | |
| 7 | คู่มือ | 1 | ||
| 8 | กล่องบรรจุภัณฑ์เครื่องมือ | 1 | ||
| การกำหนดค่าเสริม | 9 | แปรงทำความสะอาด (II) | 1 | สำหรับใช้กับอุปกรณ์กระทบชนิด G |
| 10 | อุปกรณ์กระทบและวงแหวนรองรับชนิดอื่นๆ | อ้างอิงตารางที่ 3 และตารางที่ 4 ในภาคผนวก | ||
| 11 | ซอฟต์แวร์ DataPro | 1 | ||
| 12 | สายเคเบิลสื่อสาร | 1 | ||
| 13 | เครื่องพิมพ์ขนาดเล็ก | 1 | ||
| 14 | สายเคเบิลพิมพ์ | 1 |
อุปกรณ์กระทบชนิดอื่นๆ
| วัสดุ | วิธี | อุปกรณ์กระทบ | |||||
| D/DC | D+15 | C | G | E | DL | ||
|
เหล็กและเหล็กหล่อ
|
HRC | 20～68.5 | 19.3～67.9 | 20.0～69.5 | 22.4～70.7 | 20.6～68.2 | |
| HRB | 38.4～99.6 | 47.7～99.9 | 37.0～99.9 | ||||
| HRA | 59.1～85.8 | 61.7～88.0 | |||||
| HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 | |
| HV | 83～976 | 80～937 | 80～996 | 84～1042 | 80～950 | ||
| HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 | 35.8～102.6 | 30.6～96.8 | ||
|
งานเย็น เหล็กเครื่องมือ |
HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 | 22.6～70.2 | ||
| HV | 80～898 | 80～935 | 100～941 | 82～1009 | |||
|
สแตนเลส
|
HRB | 46.5～101.7 | |||||
| HB | 85～655 | ||||||
| HV | 85～802 | ||||||
|
เหล็กหล่อสีเทา
|
HRC | ||||||
| HB | 93～334 | 92～326 | |||||
| HV | |||||||
| เหล็กหล่อเหนียว | HRC | ||||||
| HB | 131～387 | 127～364 | |||||
| HV | |||||||
| โลหะผสมอะลูมิเนียมหล่อ | HB | 19～164 | 23～210 | 32～168 | |||
| HRB | 23.8～84.6 | 22.7～85.0 | 23.8～85.5 | ||||
|
ทองเหลือง (โลหะผสมทองแดง-สังกะสี)
|
HB | 40～173 | |||||
| HRB | 13.5～95.3 | ||||||
| สำริด (โลหะผสมทองแดง-อะลูมิเนียม/ดีบุก) | HB | 60～290 | |||||
| โลหะผสมทองแดงขึ้นรูป | HB | 45～315 | |||||
| ประเภทของอุปกรณ์กระทบที่มี | DC: รูทดสอบหรือทรงกระบอกกลวง |
D+15: ร่องทดสอบหรือพื้นผิวเว้า |
C: ทดสอบชิ้นส่วนขนาดเล็ก เบา บาง และพื้นผิวของชั้นแข็ง |
G: ทดสอบเหล็กขนาดใหญ่ หนา หนัก และพื้นผิวหยาบ |
E: ทดสอบวัสดุที่มีความแข็งสูงพิเศษ | DL: ทดสอบร่องหรือรูแคบเรียว |
| ประเภทของอุปกรณ์กระทบ | DC(D)/DL | D+15 | C | G | E |
|
พลังงานกระทบ มวลของตัวกระทบ |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
90mJ 20.0g |
11mJ 5.5g |
|
ความแข็งของปลายทดสอบ: เส้นผ่านศูนย์กลางปลายทดสอบ: วัสดุของปลายทดสอบ: |
1600HV 3mm ทังสเตนคาร์ไบด์ |
1600HV 3mm ทังสเตนคาร์ไบด์ |
1600HV 3mm ทังสเตนคาร์ไบด์ |
1600HV 5mm ทังสเตนคาร์ไบด์ |
5000HV 3mm เพชรสังเคราะห์ |
|
เส้นผ่านศูนย์กลางของอุปกรณ์กระทบ: ความยาวของอุปกรณ์กระทบ: น้ำหนักของอุปกรณ์กระทบ: |
20mm 86(147)/ 75mm 50g |
20mm 162mm 80g |
20mm 141mm 75g |
30mm 254mm 250g |
20mm 155mm 80g |
| ความแข็งสูงสุดของตัวอย่าง | 940HV | 940HV | 1000HV | 650HB | 1200HV |
| ค่าความหยาบเฉลี่ยของพื้นผิวตัวอย่าง Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
|
น้ำหนักขั้นต่ำของตัวอย่าง: วัดโดยตรง ต้องรองรับอย่างมั่นคง ต้องประกบกันอย่างแน่นหนา |
>5kg 2～5kg 0.05～2kg |
>5kg 2～5kg 0.05～2kg |
>1.5kg 0.5～1.5kg 0.02～0.5kg |
>15kg 5～15kg 0.5～5kg |
>5kg 2～5kg 0.05～2kg |
|
ความหนาขั้นต่ำของตัวอย่าง การประกบกันอย่างแน่นหนา ความหนาขั้นต่ำของชั้นสำหรับการชุบแข็งผิว |
5mm
≥0.8mm |
5mm
≥0.8mm |
1mm
≥0.2mm |
10mm
≥1.2mm |
5mm
≥0.8mm |
| ขนาดของรอยเว้าปลาย | ||||||
| ความแข็ง 300HV |
เส้นผ่านศูนย์กลางรอยเว้า ความลึกของรอยเว้า |
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
| ความแข็ง 600HV |
เส้นผ่านศูนย์กลางรอยเว้า ความลึกของรอยเว้า |
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
| ความแข็ง 800HV |
เส้นผ่านศูนย์กลางรอยเว้า ความลึกของรอยเว้า |
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
วงแหวนรองรับชนิดอื่นๆ
| เลขที่ | ชนิด |
ภาพร่างที่ไม่เป็นไปตามข้อกำหนด วงแหวนรองรับ |
หมายเหตุ |
| 1 | Z10-15 | |
สำหรับการทดสอบพื้นผิวด้านนอกทรงกระบอก R10～R15 |
| 2 | Z14.5-30 | สำหรับการทดสอบพื้นผิวด้านนอกทรงกระบอก R14.5～R30 | |
| 3 | Z25-50 |
สำหรับการทดสอบพื้นผิวด้านนอกทรงกระบอก R25～R50 |
|
| 4 | HZ11-13 | |
สำหรับการทดสอบพื้นผิวด้านในทรงกระบอก R11～R13 |
| 5 | HZ12.5-17 |
สำหรับการทดสอบพื้นผิวด้านในทรงกระบอก R12.5～R17 |
|
| 6 | HZ16.5-30 |
สำหรับการทดสอบพื้นผิวด้านในทรงกระบอก R16.5～R30 |
|
|
7
|
K10-15 | |
สำหรับการทดสอบพื้นผิวด้านนอกทรงกลม SR10～SR15 |
| 8 | K14.5-30 | สำหรับการทดสอบพื้นผิวด้านนอกทรงกลม SR14.5～SR30 | |
| 9 | HK11-13 | |
สำหรับการทดสอบพื้นผิวด้านในทรงกลม SR11～SR13 |
| 10 | HK12.5-17 |
สำหรับการทดสอบพื้นผิวด้านในทรงกลม SR12.5～SR17 |
|
| 11 | HK16.5-30 |
สำหรับการทดสอบพื้นผิวด้านในทรงกลม SR16.5～SR30 |
|
|
12
|
UN | |
สำหรับการทดสอบพื้นผิวด้านนอกทรงกระบอก รัศมีปรับได้ R10～∞ |
