A & B สแกนเครื่องวัดความหนาแน่นอัลตราโซนิกเคลือบผิวความละเอียดสูง 0.001 มม.
TG-5700 เป็นเครื่องวัดความหนาแน่นอัลตราโซนิกแบบดิจิทัลความแม่นยำสูงแบบพกพารุ่นใหม่พร้อมการสแกน A/B ใช้หลักการวัดความหนาแน่นอัลตราโซนิกตามการสะท้อนของพัลส์ เหมาะสำหรับการวัดความหนาของวัสดุที่สามารถทำให้คลื่นอัลตราโซนิกแพร่กระจายในนั้นด้วยความเร็วคงที่และรับการสะท้อนจากด้านหลัง ความละเอียดในการวัดคือ 0.001 มม. และช่วงการวัดบางถึง 0.15 มม. (เหล็ก)
ผลิตภัณฑ์นี้สามารถวัดแผ่นและชิ้นส่วนที่ผ่านการประมวลผลได้อย่างแม่นยำ ในทางกลับกัน สามารถตรวจสอบระดับการบางลงของท่อและภาชนะรับความดันในอุปกรณ์การผลิตหลังจากการกัดกร่อนระหว่างการใช้งาน สามารถใช้ในปิโตรเลียม อุตสาหกรรมเคมี โลหะวิทยา การต่อเรือ การบินและอวกาศ พลังงาน และสาขาอื่นๆ
ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานต่อไปนี้: ข้อกำหนดการสอบเทียบสำหรับเครื่องวัดความหนาแน่นอัลตราโซนิก (JJF 1126-2004)
● ผลิตภัณฑ์นี้มีโหมด A-scan, โหมด B-scan และโหมดแสดงผลตัวเลข

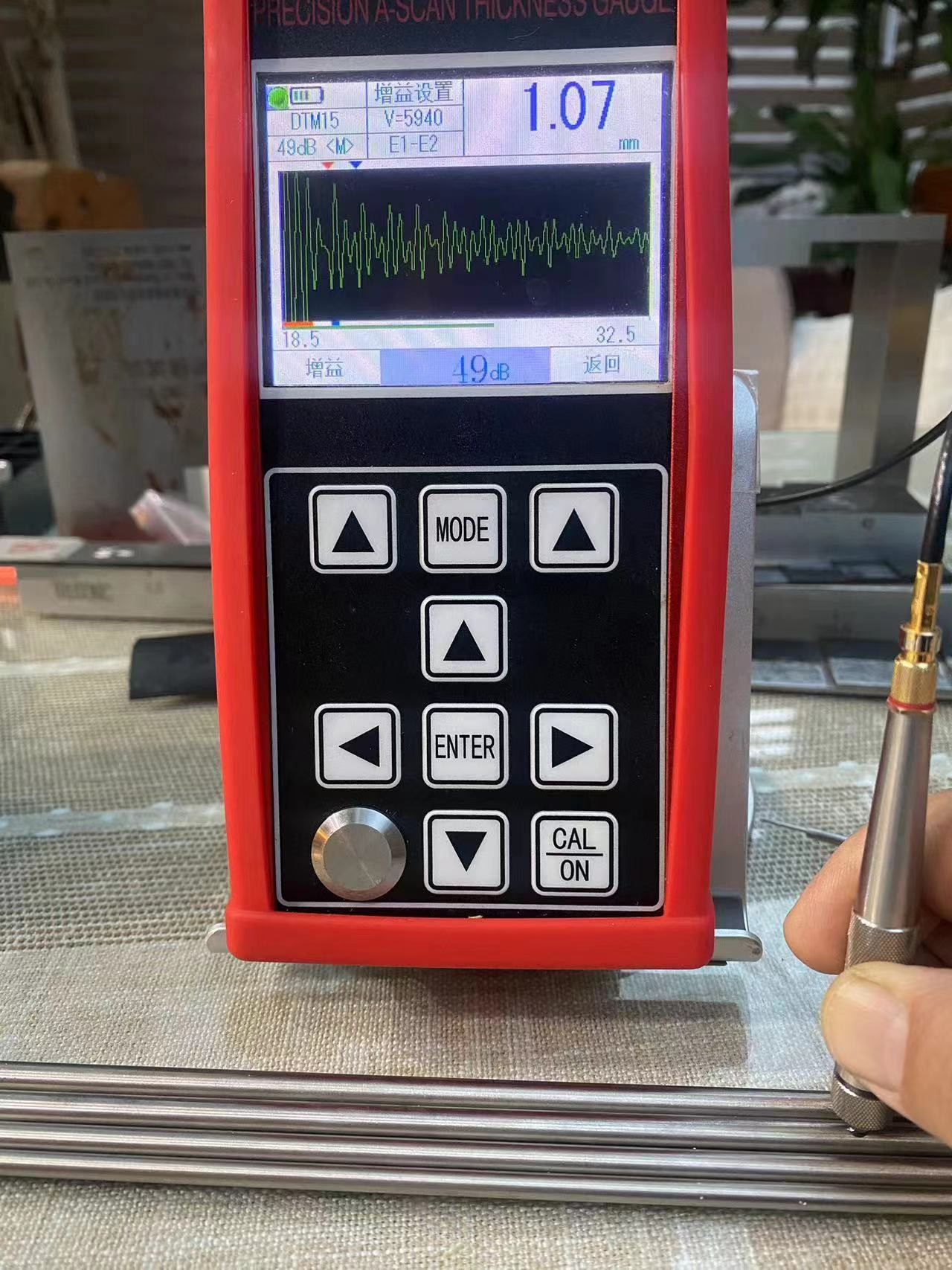

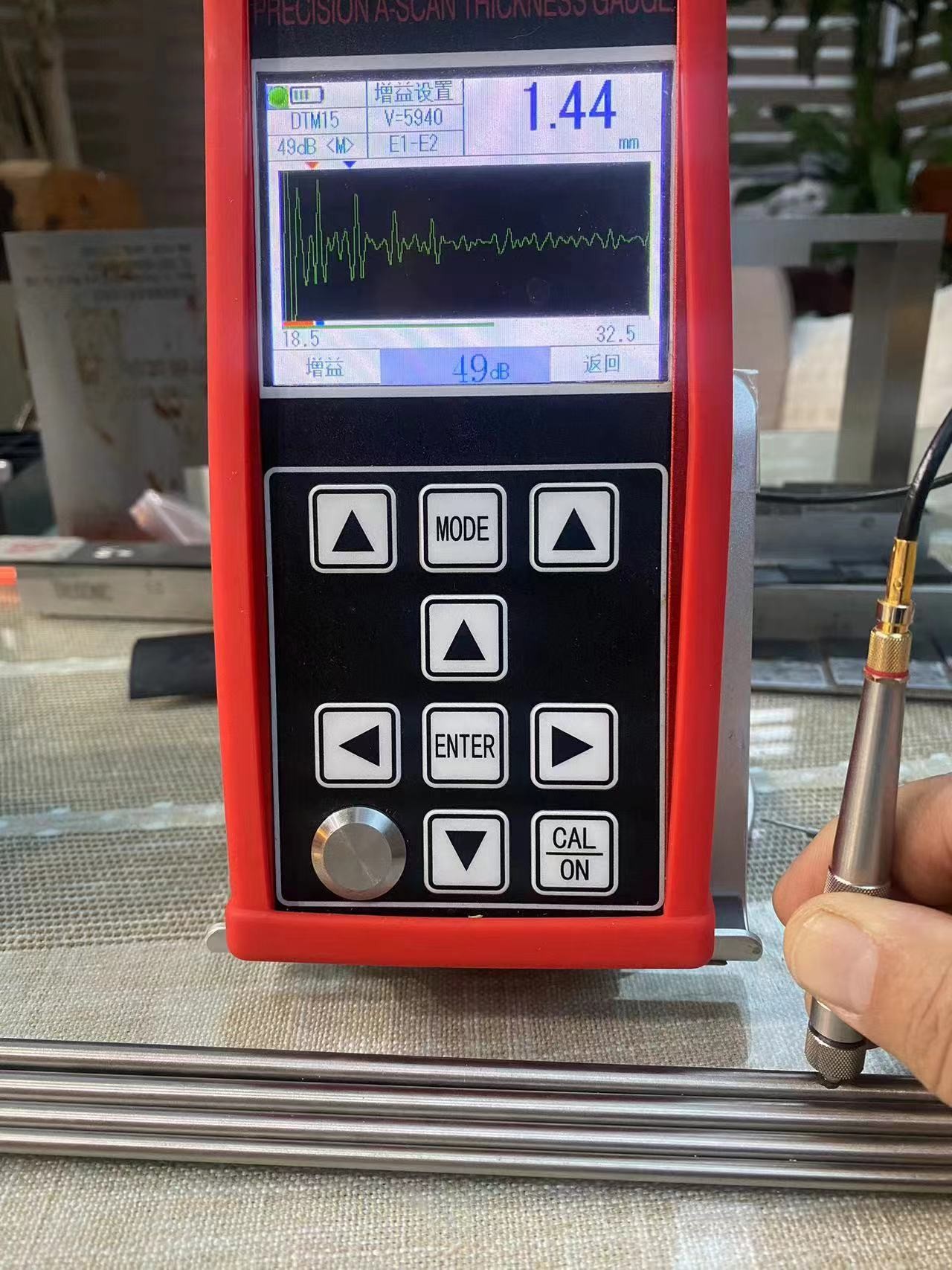

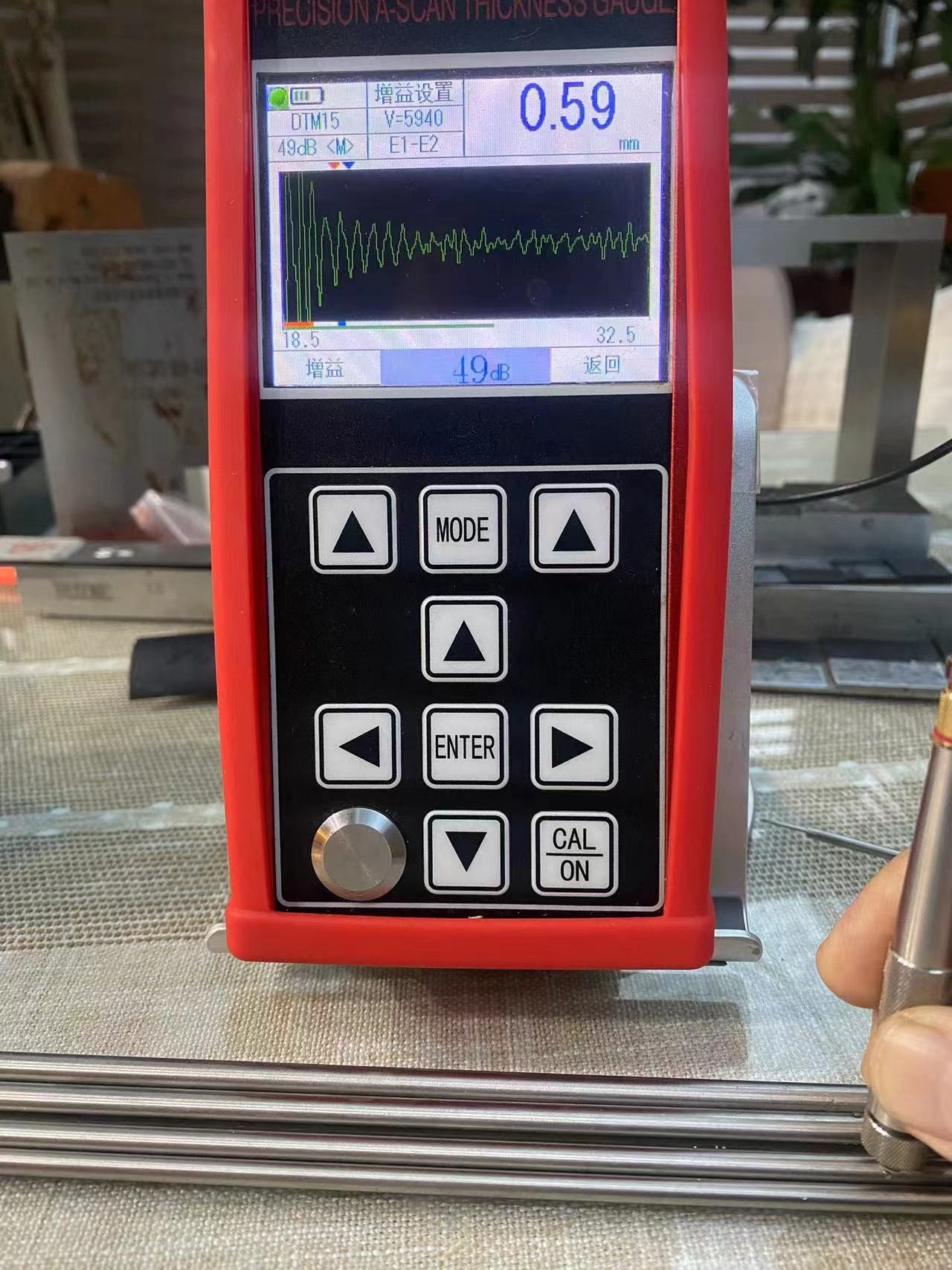

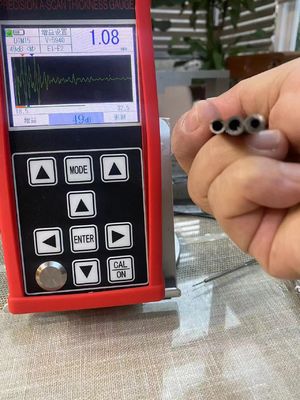

● ช่วงการวัดกว้าง และใช้เทคโนโลยี "multiple echo" ที่เป็นเอกลักษณ์เพื่อให้ตระหนักถึงการวัดชิ้นส่วนที่บางเฉียบ โดยมีความหนาในการวัดขั้นต่ำ 0.15 มม. (เหล็ก)
● ผลิตภัณฑ์นี้สามารถวัดความหนาด้วยความแม่นยำสูง และความละเอียดในการวัดสูงสุดสามารถเข้าถึง 0.001 มม.; ความละเอียดในการทำซ้ำสามารถเข้าถึง ± 0.002 มม.
● มีฟังก์ชันการเจาะเคลือบและการวัด echo to echo ซึ่งใช้ในการวัดวัสดุที่มีชั้นสีและการเคลือบบนพื้นผิว
● โหมดการวัดหลายแบบ: โหมด mb-e, E-E และ me-e ตอบสนองการวัดชิ้นงานหนาแบบเดิม โหมดบางตระหนักถึงการวัดชิ้นส่วนบาง
● โหมดตัวเลขประกอบด้วย: โหมดค่าความหนาแบบเดิม โหมดอัตราส่วนต่าง / ลดลง และโหมดค่าสูงสุด
● โหมดเกนสองโหมด: เกนอัตโนมัติ / เกนแมนนวล
● สามารถตั้งค่าการปิดเครื่องด้วยตนเองและการปิดเครื่องอัตโนมัติ พร้อมฟังก์ชันประหยัดพลังงาน
● รองรับโพรบที่หลากหลาย รวมถึงโพรบแบบคริสตัลคู่และโพรบแบบคริสตัลเดี่ยว และรองรับโพรบความถี่สูงสูงสุด 20MHz
● รองรับการจัดเก็บข้อมูลจำนวนมากและสามารถจัดเก็บค่าความหนา 100000 ค่า, รูปคลื่น A-scan 500 กลุ่ม และรูปคลื่น B-scan 500 กลุ่มในเวลาเดียวกัน
● จอแสดงผล TFT-LCD สีขนาดใหญ่ 3.5 นิ้ว พร้อมความละเอียดสูง 320x240 (QVGA)
● มีวิธีการสอบเทียบที่หลากหลาย รองรับการสอบเทียบแบบจุดเดียว การสอบเทียบหลายจุด และโหมดการสอบเทียบด้วยตนเอง และสามารถสอบเทียบความเร็วเสียงและตำแหน่งศูนย์โพรบได้ในเวลาเดียวกัน รองรับการแก้ไขเส้นทาง v ของโพรบแบบคริสตัลคู่
● รองรับการแปลงระบบเมตริกและระบบอังกฤษ สามารถสลับระหว่างหน่วยมิลลิเมตรและนิ้วได้
● รองรับการแสดงผลภาษาอังกฤษ
เหมาะสำหรับการวัดความหนาของโลหะ (เช่น เหล็ก หล่อ เหล็ก อะลูมิเนียม ทองแดง ฯลฯ) พลาสติก เซรามิก แก้ว เรซิน ใยแก้ว และตัวนำอัลตราโซนิกอื่นๆ ที่ดี
หลักการของการวัดความหนาแน่นอัลตราโซนิกคล้ายกับการวัดคลื่นแสง พัลส์อัลตราโซนิกที่ปล่อยออกมาจากโพรบถึงวัตถุที่วัดและแพร่กระจายในวัตถุ เมื่อถึงรอยต่อของวัสดุ จะสะท้อนกลับไปยังโพรบ ความหนาของวัสดุที่วัดได้ถูกกำหนดโดยการวัดเวลาในการแพร่กระจายของอัลตราโซนิกในวัสดุอย่างแม่นยำ
* หมายเหตุ: บริษัทขอสงวนสิทธิ์ในการปรับเปลี่ยนทางเทคนิคโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
| รายการ | TG-5700 |
| ประเภทโพรบ | โพรบแบบคริสตัลเดี่ยว / โพรบแบบคริสตัลคู่ |
| ช่วงการวัด (เหล็ก 45#) | 0.15 มม. – 1800 มม. |
| ความเสถียรในการบ่งชี้ | ใช้เทคโนโลยี Zero crossing และ multiple echo เพื่อให้แน่ใจว่าค่าการวัดความหนาจะไม่ได้รับผลกระทบจากความแรงของเสียงสะท้อน สัมประสิทธิ์การลดทอนของวัสดุ เกน และความสูงของเกต และมีความเสถียรและความน่าเชื่อถือในการวัดสูง |
| ความถี่ในการวัด | 4Hz,8Hz,16Hz |
| ความละเอียด | 0.1 มม.,0.01 มม.,0.001 มม.(0.01 นิ้ว,0.001 นิ้ว,0.0001 นิ้ว) |
| ความแม่นยำ | 0.001 มม. |
| เครื่องกำเนิดพัลส์ | ใช้การปล่อยคลื่นสี่เหลี่ยมลบ และความกว้างและแรงดันพัลส์จะถูกจับคู่กับโพรบโดยอัตโนมัติ |
| ช่วงความเร็วเสียง | 400-19999m/s |
| บล็อกการสอบเทียบ | 4 มม.(เหล็ก) |
| ปิดเครื่องอัตโนมัติ | สามารถเลือกได้ 5 นาที 10 นาที 20 นาที และปิดเครื่องด้วยตนเอง |
| การสอบเทียบโพรบ | การสอบเทียบแบบจุดเดียว การสอบเทียบหลายจุด |
| เกน | การควบคุมเกนอัตโนมัติ การควบคุมเกนด้วยตนเอง |
| ช่วงเกน | 0~70dB |
| โหมดการตรวจจับ | ความถี่วิทยุ (RF), คลื่นครึ่งบวก (POS), คลื่นครึ่งลบ (NEG), คลื่นเต็ม (FULL) |
| โหมดการวัด | (1) MB-E: โหมดการวัดตามเวลาการขนส่งจากเสียงสะท้อนเริ่มต้นไปยังเสียงสะท้อนด้านล่างแรก (2) E-E: โหมดการวัดการเจาะเคลือบ สามารถเลือกเสียงสะท้อน Em–En ได้ตามต้องการ (3) ME-E: โหมดการวัดเสียงสะท้อนหลายแบบ (4) THIN: โหมดการวัดผนังบาง |
| โหมดตัวเลข | โหมดค่าความหนา โหมดอัตราส่วนต่าง / ลดลง โหมดค่าสูงสุด / ต่ำสุด |
| โหมด A-scan | มี |
| โหมด B-scan | มี |
| การบ่งชี้การเชื่อมต่อ | มี |
| การบ่งชี้แบตเตอรี่ | มี |
| ภาษา | อังกฤษ |
| หน่วย | มม./นิ้ว |
| การดำเนินการเมนู | มี |
| ฟังก์ชันซอฟต์แวร์ | การตั้งค่าเกตแบบไดนามิก การตั้งค่าการเว้นว่าง (Blank) การตั้งค่าการเว้นว่างเสียงสะท้อน (E-blank) การตรึงเสียงสะท้อน การแปลและการปรับขนาดเสียงสะท้อน |
| ฟังก์ชันการจัดเก็บ | สามารถจัดเก็บความหนา 100,000 ค่า (100 กลุ่ม 1000 ในแต่ละกลุ่ม) รูปคลื่น A-scan 500 กลุ่ม และรูปคลื่น B-scan 500 กลุ่มในเวลาเดียวกัน |
| การอัปเกรดโปรแกรมโฮสต์ | มี |
| จอแสดงผล | หน้าจอ TFT-LCD สี 3.5 "QVGA (320 × 240) |
| การส่งข้อมูล | รองรับการสื่อสารแบบอนุกรม RS-232 และ USB เพื่อส่งข้อมูลไปยังคอมพิวเตอร์ |
| อุณหภูมิในการทำงาน | -10℃～＋50℃; ด้วยข้อกำหนดพิเศษ สามารถเข้าถึง - 20 ℃; |
| แรงดันไฟฟ้าในการทำงาน | ต้องใช้แบตเตอรี่ AA ขนาด 5 จำนวนสี่ก้อน เมื่อพลังงานไม่เพียงพอ จะมีข้อความแจ้งแรงดันไฟฟ้าต่ำ |
| ขนาดโดยรวม | 204 x 100 x 36 (มม.) |
| น้ำหนักรวม | 310 กรัม (ไม่รวมแบตเตอรี่) |
| แบตเตอรี่ | แบตเตอรี่แห้ง AA 4 ก้อน |
การจัดส่งมาตรฐาน
ตัวเครื่องหลัก TG-5700 1 ชิ้น
2.5M Φ20 ทรานสดิวเซอร์แบบองค์ประกอบเดียว ช่วงการทดสอบ 4-1800 มม. 1 ชิ้น
ขวดสารเชื่อมต่อ 1 ชิ้น
กล่องใส่ 1 ชิ้น
คู่มือการใช้งาน 1 ชิ้น
ใบรับรองการสอบเทียบ 1 ชิ้น
อุปกรณ์เสริมเพิ่มเติม
โพรบต่างๆ ที่มีความถี่ต่างกัน โพรบเดี่ยว 8 มม./10 มม./12 มม. และโพรบวัดความหนาแน่นอัลตราโซนิก TR
บล็อกลิ่มแบบต่างๆ
ซอฟต์แวร์ข้อมูล PC
บรรจุภัณฑ์
บรรจุภัณฑ์: แพ็คเกจส่งออกมาตรฐาน, กวางตุ้ง
โพรบเสริม:
| โพรบแบบคริสตัลคู่ TS400 | 10Mhz | 5 มม. | 0.5-50 มม. |
| โพรบแบบคริสตัลคู่ TS500 | 5Mhz | 5 มม. | 1.0-65 มม. |
| โพรบแบบคริสตัลคู่ TS510 | 5Mhz | 10 มม. | 1.0-500 มม. |
| โพรบแบบคริสตัลเดี่ยว DTM15 | 15 MHz | 6 มม. | 0.15-22.5 มม. |
| โพรบแบบคริสตัลเดี่ยว DTM7.5 | 7.5Mhz | 6 มม. | 0.5-22.5 มม. |
| โพรบแบบคริสตัลเดี่ยว DTM10 | 10Mh | 6 มม. | 0.3-22.5 มม. |
| โพรบแบบคริสตัลเดี่ยว DTM5 | 5M | 6 มม. | 1.0-22.5 มม. |
| โพรบแบบคริสตัลเดี่ยว BD510 | 10Mh | 10 มม. | 1-1000 มม. |
| โพรบแบบคริสตัลเดี่ยว BD212 | 2MHz | 12 มม. | 4-1800 มม. |
| สายโพรบแบบคริสตัลคู่ | |||
| สายโพรบแบบคริสตัลเดี่ยว | |||
ชื่อแบรนด์: HUATEC
หมายเลขรุ่น: TG-5700
แหล่งกำเนิดสินค้า: จีน
