DAC AVG เครื่องบันทึกวิดีโอ อุทราซาวด์ เครื่องตรวจสอบความบกพร่อง อัตโนมัติการปรับขนาดสําหรับโลหะ

DAC AVG Video Recorder การสอบเทียบอัตโนมัติอัลตราซาวนด์เครื่องตรวจจับข้อบกพร่องโลหะ FD219

การแนะนำ

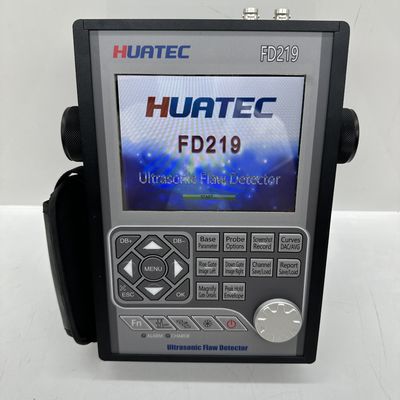

เครื่องตรวจจับข้อบกพร่อง HUATEC FD219 นี้เป็นเครื่องตรวจจับข้อบกพร่องอัลตราโซนิกดิจิตอลอุตสาหกรรมแบบพกพาที่สามารถตรวจจับ ค้นหา ประเมิน และวินิจฉัยข้อบกพร่องต่างๆ (รอยแตก รอยตำหนิ รูขุมขน ฯลฯ) ในชิ้นงานได้อย่างรวดเร็ว สะดวก โดยไม่เสียหาย และแม่นยำ สามารถใช้ได้ทั้งในห้องปฏิบัติการและไซต์วิศวกรรม เครื่องมือนี้สามารถนำมาใช้กันอย่างแพร่หลายในการผลิต โลหะวิทยาเหล็กและเหล็กกล้า การแปรรูปโลหะ อุตสาหกรรมเคมี และสาขาอื่นๆ ที่ต้องมีการตรวจจับข้อบกพร่องและการควบคุมคุณภาพ นอกจากนี้ยังใช้กันอย่างแพร่หลายในการตรวจสอบความปลอดภัยออนไลน์และการประเมินชีวิตในด้านการบินและอวกาศ การขนส่งทางรถไฟ หม้อไอน้ำ และภาชนะรับความดัน ฯลฯ

เครื่องมือนี้สามารถนำมาใช้กันอย่างแพร่หลายในการค้นหาและกำหนดขนาดรอยแตกร้าว ช่องว่าง การยุบตัว และความไม่ต่อเนื่องที่คล้ายกันในการเชื่อม การตีขึ้นรูป เหล็กแท่ง เพลา เพลา ถังและภาชนะรับความดัน กังหัน และส่วนประกอบทางโครงสร้าง

คุณสมบัติของเครื่องดนตรี

ฮาร์ดแวร์หลักได้รับการออกแบบด้วย ARM+FPGA และซอฟต์แวร์ใช้ระบบปฏิบัติการมัลติทาสกิ้งที่มีความน่าเชื่อถือสูง ซึ่งปรับปรุงฟังก์ชัน การพกพา ความทนทาน และความน่าเชื่อถือของเครื่องมือได้อย่างมาก

เครื่องดนตรีนี้ใช้เมนูมาสเตอร์-สเลฟ และได้รับการออกแบบด้วยปุ่มลัดและปุ่มหมุนแบบดิจิตอล เครื่องดนตรีนี้มีน้ำหนักเบาและพกพาสะดวก และสามารถถือได้ด้วยมือเดียว

แสดง

จอแสดงผล TFT LCD หลายสีความละเอียดสูง (640 × 480 พิกเซล) แบบดิจิตอลเต็มรูปแบบ การแสดงรูปคลื่นมีความละเอียดอ่อนและมีมนุษยธรรมมากขึ้น

สามารถเลือกรูปแบบอินเทอร์เฟซการทำงานได้ 4 แบบตามสภาพแวดล้อม

LCD พร้อมการอัปเดตที่รวดเร็ว 60 Hz สามารถแสดงการเปลี่ยนแปลงรูปคลื่นที่ละเอียดอ่อนได้

สามารถตั้งค่าความสว่าง LCD ได้อย่างอิสระ

รูปร่าง

เปลือกโลหะอลูมิเนียมทั้งหมดมีความแข็งแรงและทนทาน และประสิทธิภาพการป้องกันแม่เหล็กไฟฟ้าก็ดีมาก

ตัวยึดแดมปิ้งหมุนได้ 360 องศาและปลอกยางใช้งานง่าย

แผงกระจกนิรภัย แข็งมาก ทนต่อการสึกหรอและทนต่อการขีดข่วน

รายงานการตรวจจับข้อบกพร่องภาพหน้าจอและ PDF

ภาพหน้าจอแบบเรียลไทม์ของทุกหน้าและรายงานการตรวจจับข้อบกพร่อง และบันทึกเป็นรูปภาพ BMP ลงในดิสก์ U ซึ่งสามารถตั้งค่าเป็นรูปภาพสีหรือระดับสีเทาได้

ส่งออกรายงานการตรวจจับข้อบกพร่องเป็นไฟล์ PDF และบันทึกลงในดิสก์ U เพื่อให้จัดเก็บและพิมพ์ได้ง่าย

เนื้อหาทั้งหมดของไฟล์ PDF สามารถปรับแต่งได้ตามความต้องการของผู้ใช้

สามารถดูรูปภาพ BMP และไฟล์ PDF บนคอมพิวเตอร์หรือโทรศัพท์มือถือ

พิสัย

เหล็กสูงถึง 15,000 มม. สามารถเลือกช่วงเป็นขั้นคงที่หรือแปรผันต่อเนื่องได้ เหมาะสำหรับใช้กับชิ้นงานขนาดใหญ่และในการวัดที่มีความละเอียดสูง

พัลเซอร์

พลังงานพัลส์สามารถเลือกได้ระหว่าง 100V,200V, 250V,300V,350V, 400V และ 500V

ความกว้างพัลส์ที่ปรับได้ตั้งแต่ 0.1µs ถึง 0.5 µs เพื่อให้ตรงกับโพรบที่มีความถี่ต่างกัน

ความถี่การทำซ้ำของพัลส์ปรับได้ตั้งแต่ 20 Hz ถึง 2 KHz

สามารถเลือกการหน่วงระหว่าง 50Ω, 150Ω, 250Ω และ 500Ω เพื่อประสิทธิภาพสูงสุดของโพรบ

การเลือกโพรบ: โพรบคริสตัลเดี่ยว, โพรบคริสตัลคู่, โพรบมุมพิเศษ, โพรบเจาะ, โพรบปีนเขา

ผู้รับ

การสุ่มตัวอย่าง: AD Converter 16 หลักที่ความเร็วการสุ่มตัวอย่าง 320 MHz

การแก้ไข: Halfwave บวก, Halfwave เชิงลบ, Fullwave และ RF

แบนด์วิดธ์แบบอะนาล็อก: ความสามารถ 0.2MHz ถึง 20MHz พร้อมช่วงความถี่ที่เลือกได้ (ตั้งค่าโดยอัตโนมัติโดยเครื่องมือ) เพื่อให้ตรงกับโพรบเพื่อประสิทธิภาพสูงสุด

กำไร: 0 dB ถึง 110 dB ปรับได้ในขั้นตอนที่เลือกได้ 0.1 dB, 2 dB, 6 dB

เกตส์

ประตูที่เป็นอิสระอย่างสมบูรณ์สองประตูมีตัวเลือกการวัดที่หลากหลายสำหรับความสูงหรือระยะทางของสัญญาณโดยใช้การกระตุ้นจุดสูงสุด

โหมด echo-to-echo ช่วยให้สามารถวางตำแหน่งเกตได้อย่างแม่นยำสำหรับสัญญาณที่อยู่ใกล้กันมาก

จุดเริ่มต้นเกต: แปรผันตามช่วงที่แสดงทั้งหมด

ความกว้างของเกต: ตัวแปรตั้งแต่เริ่มต้นของเกตจนถึงจุดสิ้นสุดของช่วงที่แสดง

ความสูงของเกต: เปลี่ยนแปลงได้ตั้งแต่ 0 ถึง 99% ความสูงเต็มหน้าจอ

สัญญาณเตือน: เกณฑ์บวก/ลบพร้อมแฟลช LED

หน่วยความจำ

อุปกรณ์มีหน่วยความจำความจุสูงในตัว และข้อมูลและไฟล์จะไม่สูญหายเนื่องจากไฟฟ้าขัดข้องของอุปกรณ์

หน่วยความจำไฟล์ 500 ช่องเพื่อจัดเก็บการตั้งค่าการสอบเทียบและพารามิเตอร์โพรบ

หน่วยความจำไฟล์รายงาน wave 1,000 ไฟล์เพื่อจัดเก็บ A-Scan wave และการตั้งค่า

ไฟล์ทั้งหมดสามารถจัดเก็บ เรียกคืน และล้างข้อมูลได้

การตั้งค่าช่องสัญญาณและไฟล์รายงานสามารถส่งออกผ่านดิสก์หน่วยความจำ และข้อมูลยังสามารถจัดเก็บในจำนวนไม่จำกัดผ่านหน่วยความจำ USB

เครื่องบันทึกวิดีโอ

Video Recorder มีประโยชน์ในหลาย ๆ สถานการณ์ สะดวกมากสำหรับผู้ที่ต้องการวิเคราะห์กิจกรรมการตรวจวัดในภายหลัง

เครื่องมือสามารถบันทึกกระบวนการทดสอบและบันทึกเป็นไฟล์วิดีโอซึ่งสามารถเล่นผ่านเครื่องมือหรือซอฟต์แวร์พิเศษได้ รองรับไฟล์วิดีโอได้สูงสุด 10 ไฟล์ และแต่ละไฟล์วิดีโอสามารถมีความยาวได้สูงสุด 5 นาที

หากคุณเลือกที่จะบันทึกไฟล์วิดีโอลงในดิสก์หน่วยความจำ จำนวนและระยะเวลาของไฟล์วิดีโอจะไม่มีการจำกัด

การบันทึกและเล่นซ้ำกระบวนการทดสอบช่วยเพิ่มความสะดวกในการศึกษาและวิเคราะห์การตรวจจับข้อบกพร่องในอนาคต

การเล่นวิดีโอรองรับฟังก์ชันหยุดชั่วคราว กรอไปข้างหน้า กรอย้อนกลับอย่างรวดเร็ว และหยุด

ฟังก์ชั่น

• การสอบเทียบอัตโนมัติ: การสอบเทียบอัตโนมัติของออฟเซ็ตศูนย์ของโพรบ มุมของโพรบ (ค่า K) และความเร็วของวัสดุ
• การระบุตำแหน่งข้อบกพร่อง: การแสดงสด เส้นทางเสียง, การฉายภาพ (ระยะห่างจากพื้นผิว), ความลึก, ความกว้าง,
• การกำหนดขนาดข้อบกพร่อง: การกำหนดขนาดข้อบกพร่องอัตโนมัติโดยใช้ AVG หรือ DAC เพิ่มความรวดเร็วในการรายงานการยอมรับหรือการปฏิเสธข้อบกพร่อง
• การอ่านข้อมูลดิจิทัลและ Trig ฟังก์ชั่น: ความหนา/ความลึกสามารถแสดงผลในการอ่านข้อมูลแบบดิจิตอลได้เมื่อใช้โพรบปกติ และระยะทางและความลึกของพื้นผิวจะแสดงโดยตรงเมื่อใช้โพรบแบบมุม
• DAC/AVG: เส้นโค้งจะถูกสร้างขึ้นโดยอัตโนมัติ และสามารถชดเชยและแก้ไขจุดสุ่มตัวอย่างได้ เส้นโค้งจะลอยโดยอัตโนมัติตามเกน ขยายโดยอัตโนมัติตามระยะการตรวจจับ และเคลื่อนที่ตามเวลาหน่วงโดยอัตโนมัติ สามารถแสดงเส้นโค้ง AVG ของรูรับแสงใดๆ ได้
• AWS D1.1. การเลือกมาตรฐานนี้สามารถลดการคำนวณด้วยตนเองและปรับปรุงประสิทธิภาพการตรวจจับได้
• คุณสมบัติการแก้ไขพื้นผิวโค้ง
• ฟังก์ชั่นวัดความสูงของรอยแตก
• Gate Magnify : การแพร่กระจายของช่วงเกตไปทั่วทั้งความกว้างของหน้าจอ
• การบันทึกวิดีโอและการเล่น
• ฟังก์ชั่นรับอัตโนมัติ
• ซองจดหมาย: การแสดง A-scan แบบสดที่อัตราการอัปเดต 60 Hz พร้อมกันและซองจดหมายของจอแสดงผล A-scan
• การคงค่าสูงสุด: เปรียบเทียบรูปคลื่นของจุดสูงสุดที่หยุดนิ่งกับ A-Scan แบบสด เพื่อตีความผลการทดสอบได้อย่างง่ายดาย
• จุดสูงสุด: จับภาพและทำเครื่องหมายจุดสูงสุดแบบเรียลไทม์
• การเข้ารหัสเสียงสะท้อน: แสดงพื้นที่แสดงเสียงสะท้อน 1 ~ 9 ในสีที่ต่างกัน ใช้ในการวิเคราะห์ตำแหน่งข้อบกพร่อง
• การหยุดการสแกน: การหยุดการแสดงผลจะเก็บรูปคลื่นและข้อมูลระยะทางทดสอบ
• B คุณสมบัติการแสดงผลการสแกน แสดงรูปร่างข้อบกพร่องของชิ้นงานอย่างเป็นธรรมชาติ และผลการตรวจจับก็ใช้งานง่ายยิ่งขึ้น

นาฬิกาเรียลไทม์

นาฬิกาเครื่องมือยังคงทำงานเพื่อติดตามเวลา

การสื่อสาร

พอร์ต USB2.0 ความเร็วสูงสองพอร์ต สามารถเลือกโหมด USB ได้ 2 โหมด: U-DISK และ U-BRIDGE ในโหมด U-DISK ไฟล์การกำหนดค่าช่อง ไฟล์รายงานข้อบกพร่อง ภาพหน้าจอ และภาพยนตร์ที่บันทึกไว้สามารถบันทึกลงใน U-DISK ได้ ในโหมด U-BRIDGE เครื่องมือจะแลกเปลี่ยนข้อมูลกับซอฟต์แวร์ DataPro

แบตเตอรี่

แบตเตอรี่ลิเธียมไอออนความจุขนาดใหญ่และประสิทธิภาพสูงในตัว

เวลาทำงานต่อเนื่องมากกว่า 12 ชั่วโมง ระยะเวลาชาร์จปกติ 4-6 ชั่วโมง

ลูกบิด

การปรับการทำงานทำได้ง่ายและรวดเร็วโดยใช้ปุ่มหมุน

การอัพเกรดซอฟต์แวร์

สามารถอัพเกรดซอฟต์แวร์ได้อย่างง่ายดายผ่าน U-DISK การอัพเกรดจะไม่ทำให้เครื่องเสียหาย

ข้อมูลจำเพาะ

• ช่วงการวัด: 0 ถึง 15,000 มม. ที่ความเร็วเหล็ก
• ความถี่การเกิดซ้ำของพัลส์มีตั้งแต่ 20 Hz ถึง 2000 Hz
• ความเร็วของวัสดุ: 1,000 ถึง 20,000 ม./วินาที
• ความถี่การเกิดซ้ำของพัลส์มีตั้งแต่ 20 Hz ถึง 2000 Hz
• ช่วงไดนามิก: มากกว่า 40dB
• ความเป็นเชิงเส้นของระบบ: แนวนอน: +/-0.2% FSW,

แนวตั้ง: 0.25% FSH, ความแม่นยำของเครื่องขยายเสียง +/-1 dB

• กำลังแก้ไข: มากกว่า 40dB
• ความไวของใบไม้: มากกว่า 50dB (รูก้นแบนลึก 200 มม.Ф2)
• ปฏิเสธ (ระงับ): ความสูงเต็มหน้าจอ 0 ถึง 80%
• เสียงรบกวน: น้อยกว่า 10%
• การตรวจสอบประตู: ประตูอิสระสองประตูสามารถควบคุมได้ตลอดช่วงการกวาดทั้งหมด
• กำไร: สูงสุด 110 dB ในความละเอียดที่เลือกได้ 0.1, 1.0, 2.0, 6.0 dB
• แบนด์วิดท์ (แบนด์พาสเครื่องขยายสัญญาณ): 0.2 ถึง 20 MHz
• การเคลื่อนที่ของพัลส์: มากกว่า 32dB
• ความล่าช้าในการแสดงผล: -20 ถึง 3400 µs
• ความล่าช้าของโพรบ/ออฟเซ็ตเป็นศูนย์ : 0 ถึง 99.99µs
• โหมดการทดสอบ: พัลส์เอคโค่, องค์ประกอบคู่ และการส่งผ่าน
• Pulser: Pulser คลื่นที่ปรับได้
• พลังงานพัลส์: เลือกได้ 100V, 200V, 250V, 300V, 500V
• การแก้ไข: คลื่นครึ่งบวก, คลื่นครึ่งลบ, คลื่นเต็ม, RF
• หน่วย: นิ้วหรือมิลลิเมตร
• การเชื่อมต่อทรานสดิวเซอร์: BNC หรือ LEMO
• ความต้องการพลังงานไฟฟ้า: แหล่งจ่ายไฟหลัก AC 100-240 VAC, 50-60 Hz
• อุณหภูมิในการทำงาน: -10°C ถึง 50°C, อุณหภูมิการจัดเก็บ: -30°C ถึง 50°C

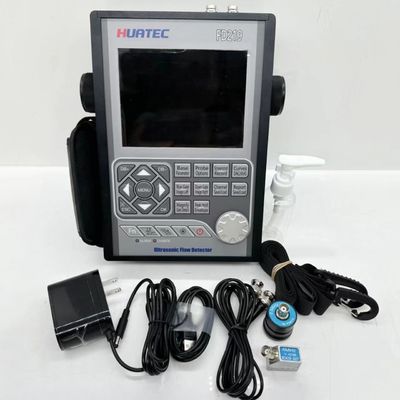

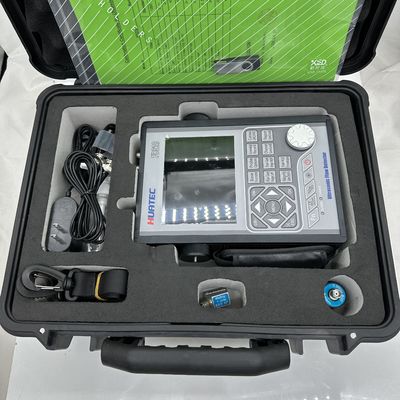

แพคเกจมาตรฐาน: โฮสต์ ,หัววัดตรง 2.5MHz 20 มม., หัววัดมุม 4MHz 8X9 60 องศา, สายเชื่อมต่อโพรบ, อะแดปเตอร์จ่ายไฟและสายเคเบิล, ซอฟต์แวร์สำหรับพีซี, สายเคเบิลสื่อสาร, คู่มือผู้ใช้, ใบรับรองการสอบเทียบ, เคสเครื่องมือ

อุปกรณ์เสริมเพิ่มเติม

โพรบตรง (5MHZ-ф20)
หัววัดแบบตรง (2.5MHZ-ф20)
หัววัดแบบตรง (2.25MHZ-ф20)
โพรบตรง (1MHZ-ф20)
หัววัดมุม (4MHZ-45degree, 8*9mm)
หัววัดมุม (4MHZ-60degree, 8*9mm)
หัววัดมุม (4MHZ-70degree, 8*9mm)
หัววัดมุม (4MHZ-80 องศา, 8 * 9 มม.)
หัววัดมุม (2MHZ-45degree, 8*9mm)
หัววัดมุม (2MHZ-60degree, 8*9mm)
หัววัดมุม (2MHZ-70 องศา, 8 * 9 มม.)
หัววัดมุม (2MHZ-80 องศา, 8 * 9 มม.)
โพรบ T/R (5MHz-ф20มม., โฟกัส 15 มม.)
โพรบ T/R (2.5MHz-ф20มม., โฟกัส 15 มม.)
สายเคเบิลเชื่อมต่อกับโพรบ (BNC-BNC)
สายเคเบิลเชื่อมต่อกับโพรบ (BNC-Lemo 00)
สายเคเบิลเชื่อมต่อกับโพรบ (Lemo 01-BNC)
สายเคเบิลเชื่อมต่อกับโพรบ (Lemo 01-Lemo 00)
แบตเตอรี่ลิเธียมไอออน
อะแดปเตอร์ไฟฟ้า (4A/9V)
สายไฟ
ซองหนัง
ทดสอบบล็อก V1
ทดสอบบล็อก V2
ทดสอบบล็อก DAC, ASME ฯลฯ

สายรัด

ฟันสีฟ้า
