อุปกรณ์วัดความหยาบผิว เครื่องทดสอบโปรไฟล์กราฟความหยาบของพื้นผิว
ผ่านการส่งออกการรับรอง CE ของสหภาพยุโรป
ความหลากหลายของผลิตภัณฑ์: สนับสนุนการปรับแต่งของลูกค้า

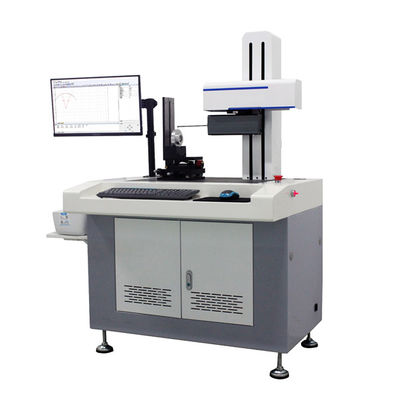

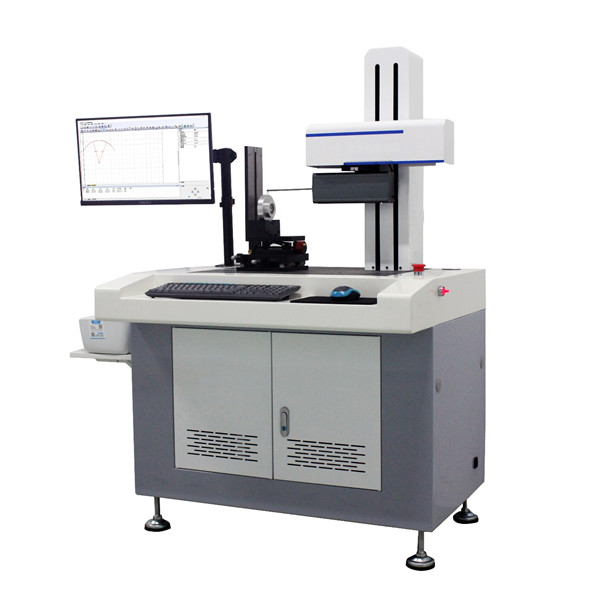

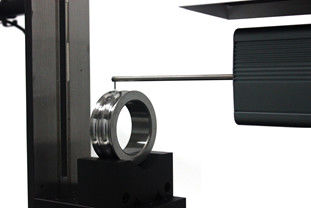

# SRT-7150 เป็นอุปกรณ์เครื่องวัดแบบครบวงจรสำหรับการวัดความหยาบผิวและรูปร่าง
# ความหยาบผิวและโปรไฟล์ของชิ้นงานต่างๆ ถูกวัดและวิเคราะห์โดยใช้ระบบการวัดตะแกรงที่มีความแม่นยำสูง รางนำการเจียรที่มีความแม่นยำสูง มอเตอร์เชิงเส้นตรงแบบไม่สัมผัสประสิทธิภาพสูง โมดูลการวัดความหยาบประสิทธิภาพสูง เทคโนโลยีระบบควบคุมด้วยคอมพิวเตอร์ประสิทธิภาพสูง และระบบมัลติมัลติที่สมบูรณ์แบบ - ซอฟต์แวร์ที่ใช้งานได้
# อุปกรณ์สามารถวัดพารามิเตอร์ต่างๆ ของชิ้นส่วนเครื่องจักรกลต่างๆ ได้ เช่น พารามิเตอร์เส้นธรรมดาและโปรไฟล์หน้าตัด พารามิเตอร์ความคลื่นของพื้นผิว พารามิเตอร์ความหยาบ และอื่นๆ
# สามารถวัดความตรง ความเอียง การประมวลผลมุม การประมวลผลวงกลม ( ระยะห่างจากเส้นตรงถึงเส้นสัมผัส ระยะห่างจากศูนย์กลางวงกลมถึงศูนย์กลางวงกลม รัศมีส่วนโค้ง ระยะห่างจากจุดตัดถึงศูนย์กลางวงกลม ระยะห่างจากศูนย์กลางวงกลมถึงเส้นตรง ), การประมวลผลเส้นจุด ( ระยะห่างจากจุดตัดถึงเส้นตรง , ระยะทางจากจุดตัดถึงจุดศูนย์กลางวงกลม , จุดตัดของเส้นตรงสองเส้น , ระยะห่างจากจุดตัดถึงจุดตัด ), เส้นโค้งลอการิทึม ความกว้างของร่อง ความลึกร่อง ระยะขอบร่อง , ระยะศูนย์กลางร่อง, ความเอียง, ระยะแนวนอน, ระยะแนวตั้ง และพารามิเตอร์รูปร่างอื่น ๆ ของชิ้นส่วนต่างๆ

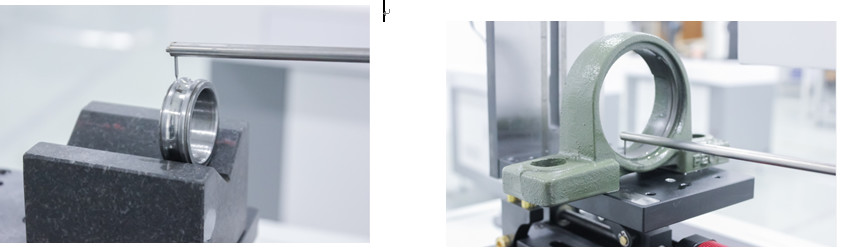

# เหมาะสำหรับอุตสาหกรรมตลับลูกปืน การแปรรูปทางกล รถยนต์ รถจักรยานยนต์ ฮาร์ดแวร์ที่มีความแม่นยำ เครื่องมือที่มีความแม่นยำ แม่พิมพ์ เครื่องมือ ส่วนประกอบทางแสง และอุตสาหกรรมอื่นๆ

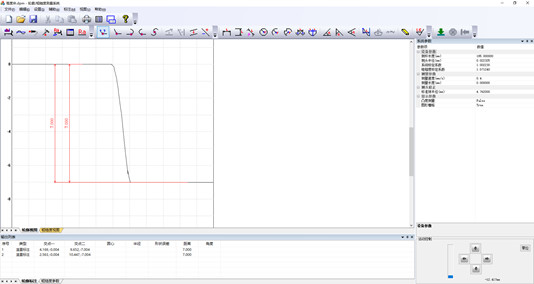

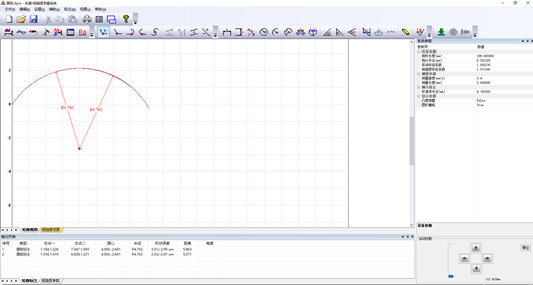

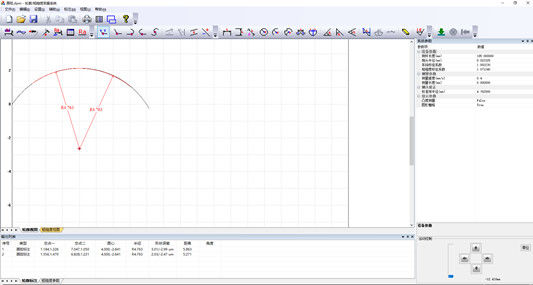

อินเทอร์เฟซการทำงานของเครื่องมือนั้นเป็นมิตร ผู้ปฏิบัติงานสามารถควบคุมการทำงานของเครื่องมือได้อย่างง่ายดาย และการใช้งานนั้นง่ายมาก
1) ประสบการณ์การออกแบบซอฟต์แวร์การวัดเชิงปฏิบัติที่สะสมโดยบริษัทมานานหลายปี ทำให้ลูกค้าได้รับประสบการณ์การดำเนินงานที่ง่าย ใช้งานได้จริง และรวดเร็ว
2) การประมวลผลข้อมูลอัตโนมัติที่มีประสิทธิภาพ พิมพ์รายงานในรูปแบบต่างๆ แสดงผลอัตโนมัติ พิมพ์ บันทึก บันทึกการวัดแบบสอบถาม สามารถเก็บถาวรหรือพิมพ์ข้อมูลได้จากส่วนกลางโดยไม่ต้องเสียเวลาดำเนินการตรวจสอบ

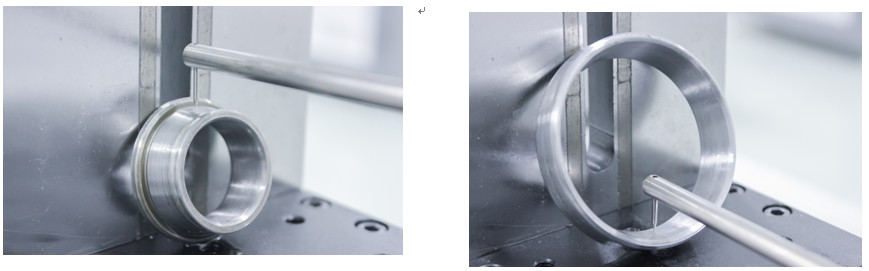

3 ) ช่วงการวัดกว้างซึ่งสามารถตอบสนองฟังก์ชั่นการวัดพิเศษของการวัดรูปร่างของชิ้นงานเกือบทุกประเภท รวมถึงสกรูชิ้นงานพิเศษ แบริ่ง เกลียวและอื่น ๆ
4) สามารถเลือกส่วนที่วัดได้โดยอัตโนมัติและด้วยตนเองสำหรับการประเมิน และฟังก์ชั่นซอฟต์แวร์สามารถปรับแต่งได้ตามความต้องการของลูกค้า
5) การใช้ที่เก็บข้อมูลฐานข้อมูลความจุสูงของคอมพิวเตอร์สามารถบันทึกผลการตรวจสอบทั้งหมดได้
| แบบจำลองโครงการ | SRT-7150 | |
|
แกนเอ็กซ์ รางเลื่อนเชิงเส้นแบบเลื่อน |
ความแม่นยำในการเคลื่อนไหว | ≤0.5μm /80มม |
|
การวางตำแหน่งแกน X ไม้บรรทัดตะแกรง |
ปณิธาน |
0.1μm
|
| สถานที่ผลิต | จีน | |
| เซ็นเซอร์ข้อมูล | ปณิธาน | 0.02μm |
| สถานที่ผลิต | นำเข้าจากต่างประเทศ | |
| ความละเอียดของระบบ | 65536:1 | |
| ความแม่นยำเชิงเส้น | ≤±(1.5+|0.2H|)ไมโครเมตร | |
| ส่วนโค้งวงกลม | ≤±(2＋R/8)ไมโครเมตร | |
| มุม | ≤±2′ | |
| ความตรง | ≤0.8μm/100มม | |
| การวัดความหยาบ | ||
| ช่วงการวัด | แกน X | Ra:0.01 - 10μm |
| แกน Z1 | ±500μm | |
| พารามิเตอร์การประเมินผล |
พารามิเตอร์การประเมินความหยาบ:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr ,Rdq及 Rmr(c) พารามิเตอร์การประเมินระดับระลอกคลื่น: Wa, Wz, Wq, Wt, Wp, Wv, Wc, Wdc, Wsk, Wku, Wsm, Wmr 及 Wmr (c) พารามิเตอร์การประเมินรูปร่างดั้งเดิม:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr(c) |
|
| ความยาวตัวอย่าง-L | 0.08,0.25,0.8,2.5,8(มม.); | |
| ระยะเวลาในการประเมิน | ตามมาตรฐาน GB / T10610-2009 | |
| ข้อผิดพลาดบ่งชี้ | ±5% | |
| การทำซ้ำของตัวบ่งชี้ | 2% | |
| การวัดโปรไฟล์ | ||
| ช่วงการวัด | แกน X | ≤150มม |
| แกน Z | ≤300มม. (สามารถปรับได้ตามความต้องการของผู้ใช้) | |
| Z1 | ≤40มม | |
| ความเร็วในการเคลื่อนที่ของโต๊ะ | 0.05-0.8 มม./วินาที (สี่เกียร์ ควบคุมความเร็วอัตโนมัติ) | |
| สภาพแวดล้อมในการทำงาน |
อุณหภูมิในการทำงาน: 10 ℃-30 ℃ (อุณหภูมิปกติ) ความชื้น 20-80%RH ไม่มีแหล่งกำเนิดการสั่นสะเทือนที่ชัดเจน |
|
| แหล่งจ่ายไฟที่จำเป็น | 220V 50Hz 0.5Kw สายกราวด์ส่วนบุคคล | |

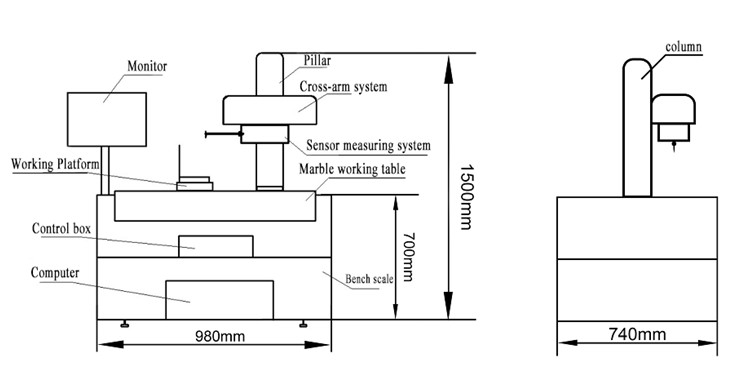

| ขนาดเครื่องมือ (ยาว × กว้าง × สูง) | 980×740×1500(มม.) | |
| น้ำหนักเครื่องมือ | ประมาณ 120กก | |
|
ชื่อชิ้นส่วน
|
ชื่อโครงการ |
| ส่วนเครื่องกล | โฮสต์เครื่องมือกรอบ x1 |
| โต๊ะทำงานหินอ่อนx1 | |
| โต๊ะปรับความแม่นยำสากล x1 | |
| ระบบคอลัมน์ x1 | |
| อุปกรณ์เคลื่อนย้ายรางนำทางแนวนอน x1 | |
| ส่วนไฟฟ้า | ระบบควบคุมไฟฟ้าx1 |
| ตะแกรงเชิงเส้น x1 | |
| เซ็นเซอร์ตัวเหนี่ยวนำ x1 | |
| คอมพิวเตอร์x1 | |
| เครื่องพิมพ์อิงค์เจ็ต HP x1 | |
| ซอฟต์แวร์การวัดพิเศษ x1 | |
|
ชิ้นส่วนมาตรฐาน
|
ลูกบอลขนาดมาตรฐาน x1 |
| บล็อกมาตรฐานสูง x2 | |
| บล็อกมาตรฐานเครื่องมือความหยาบ x1 | |

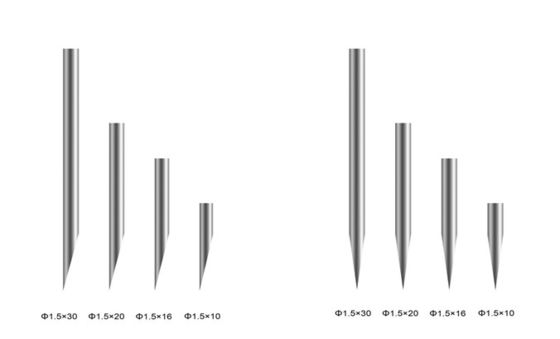

| เข็ม |

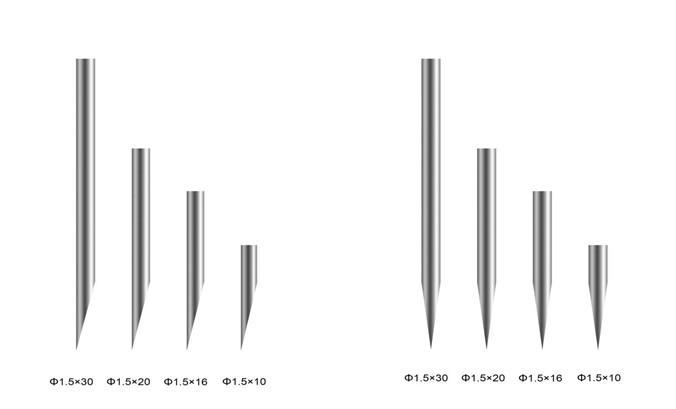

โพรบและเข็มวัด (รูปขวาน 2 อัน, 2 แฉก) x4 |
| คนอื่น | กล่องเครื่องมือมาตรฐาน x1 |
2. แพลตฟอร์มการทำงานหลายทิศทางและหลายแรง
แพลตฟอร์มสองแกน: การหมุนและการหันเห;
การหมุนแกน Z: 360 ° การแบ่งย่อยขั้นต่ำคือ 1 ' พร้อมฟังก์ชันล็อค
การเอียงแกน Y: การโก่งของแกน Y, ช่วงการวัด 45 °, การแบ่งขั้นต่ำ 0.1 °;
การเปิดคีมปากแบน: 85 มม.
ขนาดโดยรวมของม้านั่ง (ยาว x กว้าง x สูง): 170X170X160 มม.
น้ำหนักรวม: 14KG; โหลดสูงสุด: 20KG
3-บล็อก V มัลติฟังก์ชั่น
ขนาด: 75 * 35 * 24 มม.;
หมายเหตุ: ใช้สำหรับวางตำแหน่งชิ้นส่วนเพลาขนาดเล็ก
พร้อมฟังก์ชั่นจับยึด
4-ฟิกซ์เจอร์มัลติฟังก์ชั่น
