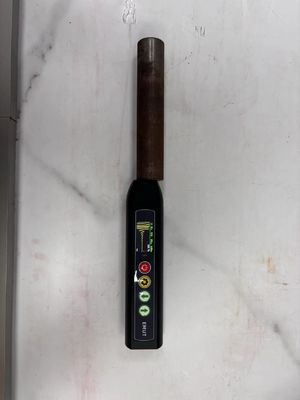

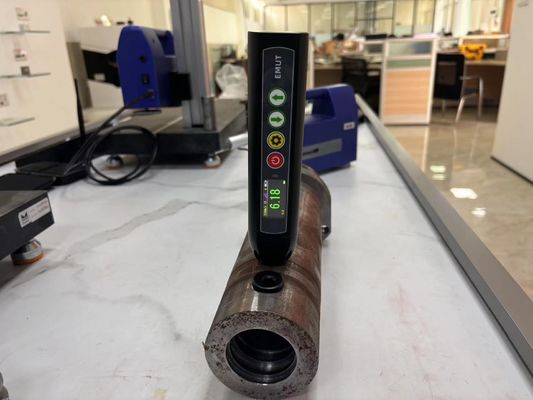

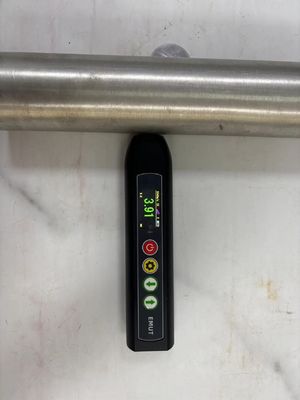

TG-14+ A Scan & B Scan APP mode EMAT เครื่องวัดความหนาด้วยเสียงแม่เหล็กด้วยสี LCD
ลักษณะเครื่องมือ
ขนาดเล็ก พกพาง่าย
ความต้องการพื้นผิวของชิ้นงานไม่สูง, พื้นผิวที่หยาบคายโดยไม่ต้องบําบัดการบด, สามารถบรรลุการวัดที่ไม่ติดต่อ
✅ ไม่รู้สึกต่อการเคลือบ และสามารถใช้ในการวัดความหนาของส่วนเคลือบ
✅ โดยไม่ต้องใช้เครื่องเชื่อมเสียง สามารถวัดความหนาของชิ้นงานที่อุณหภูมิสูงได้ และสามารถทําการชําระอุณหภูมิได้
ลักษณะทั่วไป:

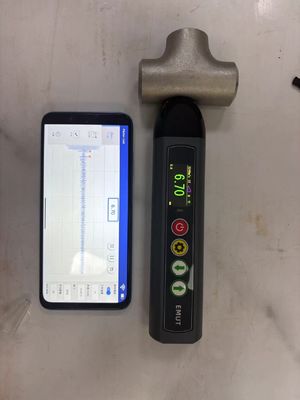

A. อุปกรณ์ประกอบด้วยโฮสต์และโทรศัพท์มือถือ ซึ่งเชื่อมต่อกันโดยไร้สายผ่าน Wifi
B อุปกรณ์รับรองหลักการของเสียงฉายฟ้าแม่เหล็กไฟฟ้า กระบวนการตรวจสอบไม่จําเป็นต้องเคลือบพื้นผิวของชิ้นงาน ไม่จําเป็นต้องมีสารเชื่อม
C, โซนด์และเจ้าภาพรวม, โซนด์สามารถเปลี่ยน
D, เชื่อมต่อกับโทรศัพท์มือถือ, แท็บเล็ตคอมพิวเตอร์หลังจาก A สแกน, B สแกนสองฟังก์ชัน
E ประเภทเครื่องตรวจสอบที่สามารถตั้งค่าได้: เครื่องตรวจสอบ (≤ 80 °C การวัดระยะสั้น), เครื่องตรวจสอบอุณหภูมิสูง (≤ 800 °C การวัดระยะสั้น)
F, มือจับอุณหภูมิสูงที่สามารถตั้งค่าได้: มือจับสั้น (เพื่อตอบสนองความต้องการการตรวจสอบสูงสุด 350 °C, การวัดระยะสั้น), มือจับยาว (เพื่อตอบสนองความต้องการการตรวจสอบสูงสุด 800 °C,การวัดระยะสั้น)
ปริมาตรพื้นฐาน:
| การเก็บตัวอย่าง | 80MSPS |
| ความกว้างแบนด์วิธ | 2.5MHz 6MHz |
| ส่ง | ± 600V_400Hz_125ns |
| ประโยชน์ | อัตโนมัติ 0 ~ 96dB ขั้นตอน 1dB |
| ความแม่นยําของการวัด | ± 0.01 มม. |
| ระยะความเร็วของเสียง | 4009999 m/s |
| ระยะประสิทธิภาพ | 0.75 ราคา 1280 มิลลิเมตร |
| คะแนนเฉลี่ย | L,M,H เกียร์ที่สามปรับได้ |
| ระยะยก | 5mm ((อลูมิเนียม), 4mm ((ก๊าบอนสตีล), 3mm ((สแตนเลส) |
| ระยะการวัด | การวัดเหล็กก๊าบอน 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| ประเภทการวัด | อลูมิเนียม ทองแดง เหล็ก เหล็ก คาร์บอนสแตนเลส เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก |
| ช่องการวัด | 2* ชิ้นแคบ สัญลักษณ์ทั่วไป |
| ระบบการวัด | สะท้อนเสียงเดียว (I-E), สะท้อนเสียงสอง (E-E) |
| รูปแบบการค้นหา | ขอบเขต - ขอบเขต, ริม - ริม, ริม - ริม |
| ฟังก์ชันช่วย | อัตโนมัติหยุด, อัตโนมัติเพิ่ม, อัตโนมัติหลับ, A-สแกนการแสดงรูปคลื่น, โทรศัพท์เชื่อมต่อ Wi-Fi |
| ฟังก์ชันการแก้ไข | ปรับความสูงประตู ปรับความช้า ปรับความว่าง ปรับการเพิ่มแรงด้วยมือ ปรับความเร็วเสียง ปรับอุณหภูมิสูง |
| การสื่อสาร | RS-485 หรือ USB20 |
| เครื่องชาร์จ | 5V2A อินเตอร์เฟซแบบ C มาตรฐาน |
| หน้าจอ | 1.47 INCH 320×172 IPS_LCD |
| ขนาดร่างกาย | 178.4 มม × 42 มม × 32 มม |
| ระยะเวลาใช้งานของแบตเตอรี่ | 3แบตเตอรี่ลิธีਅਮ.7V 3400mAh 6 ชั่วโมง |
| น้ําหนัก | เปลือกโลหะ: 358 กรัม เปลือกฉีด B: 255 กรัม การฉีด C + การแยกออกอย่างรวดเร็ว: 289 กรัม |
การตั้งค่าแบบมาตรฐาน
| เลขลําดับ | ชื่อ | จํานวน | มาร์ค |
| 1 | เครื่องรับ | 1 | |
| 2 | โซนด์อุณหภูมิปกติ | 1 | 4MHz, 42mm*32mm |
| 3 | สายชาร์จ | 1 | |
| 4 | พล็อกการชาร์จ | 1 | |
| 5 | ใบรับรองการใช้มือและการปรับขนาด | 1 | |
| 6 | บล็อกทดสอบฐานเหล็ก | 1 | |
| 7 | บล็อกทดสอบฐานอลูมิเนียม | 1 | |
| 8 | กล่องบรรจุ | 1 |
รายการที่เลือก(สามารถสั่งตามความต้องการ ไม่รวมอยู่ในระบบมาตรฐาน)
| SN | ชื่อ | จํานวน | มาร์ค |
| 1 | โซนด์อุณหภูมิสูง | 1 | 4MHz,Φ33mm*40mm |
| 2 | โซนด์อุณหภูมิธรรมดาขนาดเล็ก | 1 | 4MHz,Φ13mm*36mm |
| 3 | โซนด์อุณหภูมิธรรมดาขนาดใหญ่ | 1 | 4MHz,Φ40mm*60mm |
| 4 | โทรศัพท์มือถือ | 1 | โทรศัพท์ที่รองรับ Android และ HarmonyOS |
| 5 | แพด | 1 | รองรับ Android, HarmonyOS Pad |

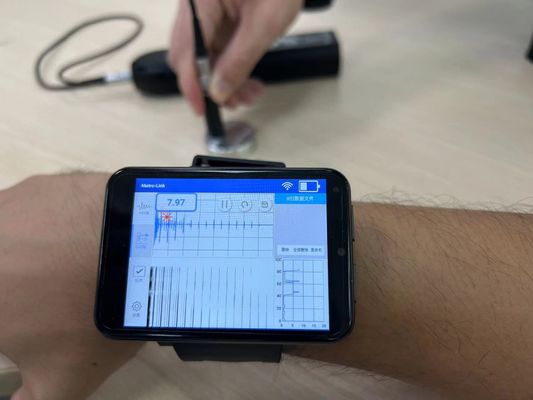

| 6 | ดูสิ | 1 | นาฬิกาที่รองรับ Android และ HarmonyOS |
| 7 | โปรแกรมคอมพิวเตอร์ชั้นบน | 1 | โปรแกรม APP |
