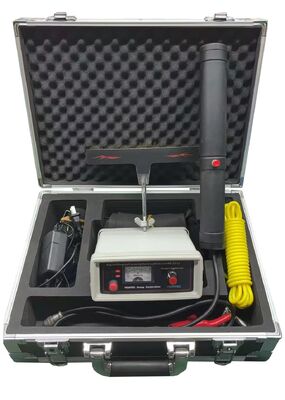

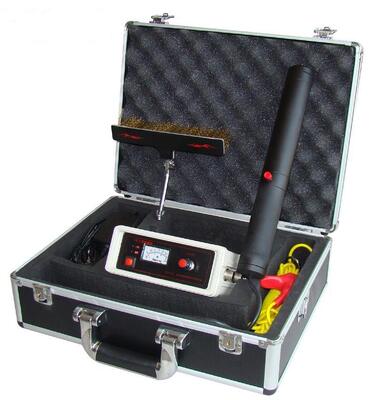

เครื่องตรวจจับหลุม Pinhole เพื่อตรวจสอบเคลือบป้องกัน ความบกพร่องของท่อน้ํามันและก๊าซ สายเคเบิล, สีมะละกอ, ถังโลหะ
รายละเอียด:
[หน้าที่]
เครื่องตรวจจับ HD-201 Porosity Holiday เป็นอุปกรณ์ทดสอบพิเศษที่ใช้ในการตรวจสอบท่อน้ํามันและก๊าซ, สายเคเบิล, กระจก, ถังโลหะ, ร่างและความบกพร่องอื่น ๆ ของเคลือบป้องกัน.มันเป็นอุปกรณ์ที่เรียบง่ายและใช้ได้.
[ลักษณะ]
1การบริโภคพลังงานต่ํา ขนาดเล็ก น้ําหนักเบา
2การทํางานง่าย
[ดัชนีเทคนิคหลัก]
1ระยะการวัด:
HD-201A:0.03-3.5mm ((สื่อพริบหินอิโอกซี่)
HD-201B:3.5-10.mm ((เนื้อเพลิงแอสฟัลตกลาง)
HD-201C:0.03-10.mm ((หินอิโอกซี่ ทาทาร์หินหินหิน, น้ํามัน asphalt สื่อ)
3ความดันสูงออก:
HD-201A:0.5-15KV
HD-201B: 15-35KV
HD-201C:0.5-35KV
4, Display: ไพเวอร์
5ระบบควบคุมความดันสูง: ปรับปริมาณจุลินทรีย์ทั่วไป
6การให้บริการไฟฟ้าแบบ DC 12V
7การบริโภค: < 5w
8การช้าระดับสัญญาณ 1-2 วินาที
9โซนส์ความดันสูง: เครื่องกําเนิดความดันสูงอิเล็กทรอนิกส์
10แพ็คเกจ: กล่องโลหะ
11ขนาดหลัก 165mm × 155mm × 68mm
12น้ําหนัก:1.5kg ((รวมแบตเตอรี่)
[หลักการ]
เครื่องตรวจจับผลิตความแรงดันแบบ DC สูงที่นําไปใช้กับพื้นผิวเคลือบผ่านเครื่องตรวจสอบ เครื่องตรวจจับเชื่อมต่อกับพื้นฐานผ่านความแรงดันสูงที่กลับมาเมื่อซอนด์ถูกส่งผ่านความบกพร่องการเคลือบจากนั้นวงจรไฟฟ้าจะเสร็จสิ้น และกระแสไฟฟ้าจากซอนด์ไปยังพื้นฐานระเบิดเสียงและภาพถูกเปิดในเครื่องตรวจจับ และกระเพาะไฟอาจเกิดที่จุดบกพร่อง.
[โปรแกรมแรงดันการทดสอบ]
| วัสดุป้องกันการละลาย | ความหนาของเคลือบ | โลเตจการตรวจจับ | ความเห็น |
|
ผงหินเอโป็กซี่ เสื้อผ้าน้ํามัน 2 ชิ้น |
0.2 0.4 0.6 0.8 |
4-5KV หรือตัวเอง |
หากมาตรฐานจะนําไปใช้ตามมาตรฐาน |
|
พีชน้ํามัน |
2 3 5.5 7 9 |
11 15 18 20 24 |
|
| เทปพลิเอธีเลน |
ตาม: 3249TC=V สูตรแปลง V: ความดัน TC: ความหนาชั้นป้องกันการกัดกร่อน การดําเนินงานตามมาตรฐานของเกณฑ์การยอมรับ SY4014-92 |
||
| ผนังแก้ว | ขึ้นอยู่กับประสบการณ์ ความดันการตรวจสอบโดยทั่วไปคือ 8KV-20KV | ||
| วัสดุกันการกัดกร่อนอื่น ๆ | ขึ้นอยู่กับการออกแบบของแผนกออกแบบ เพื่อตรวจสอบผลประกอบการกันความหนาวของแรงดันหรือวัสดุเอง | ||

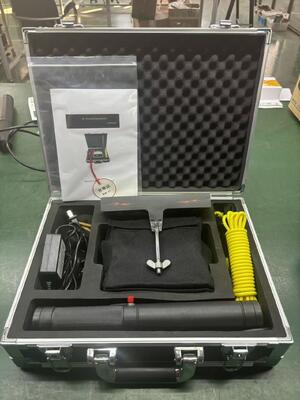

[การจัดส่งแบบมาตรฐาน]
หน่วยหลัก
ปืนแรงดันสูง
ปืนแรงดันสูง
เครื่องชาร์จ
สายไฟยาว
สายเคเบิลสั้น
แม็กเนตเชื่อมต่อ
แผ่นดิน rob
ถุงมือแรงดันสูง
คู่มือการใช้งาน
ใบรับรองการปรับระดับ HUATEC
