เครื่องปรับสั่นดันดิจิตอล ปรับสั่นดันเครื่องวัดสั่นดัน เครื่องวิเคราะห์สั่นดัน เครื่องทดสอบสั่นดันISO10816
ความถี่(ปรับต่อเนื่อง) 10 to1280Hz+00.01%
การสมัครสําหรับ ISO10816 HG-5020i Vibration Calibrator:
1.สามารถใช้ในการปรับระดับเร่งสั่น, ความเร็วและความใกล้ชิดแทรนซูดเซอร์และยังเครื่องมือการวัดสั่น สัญญาณไซน์มาตรฐานที่ความถี่ 10, 20, 40, 80, 160, 320640 และ 1280 Hz
2สามารถผลิตจากเครื่องปรับขนาดขนาดของความเร่ง ความเร็วและการย้าย

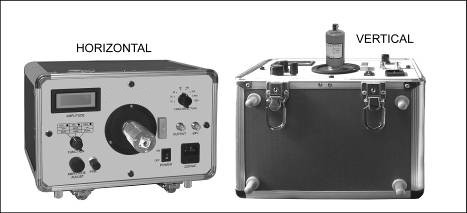

3.สามารถกําหนดผ่านพอนติโอเมตรและแสดงบนจอดิจิตอล สามารถผลิตสั่นสะเทือนได้ทั้งแนวราบและแนวตั้ง
4.HG-5020i เครื่องปรับความสั่นสะเทือนรวมเครื่องกําเนิดสัญญาณไซนัส เครื่องขยายกําลัง เครื่องแปลงแบบมาตรฐานและเครื่องสั่นสะเทือนในเครื่องเดียว และมีปริมาณเล็ก ความแม่นยําสูงและการทํางานง่ายสามารถใช้ได้ทั้งในห้องปฏิบัติการหรือในสถานที่.
5มาตรฐานสากล: ISO10816
6ปรับต่อเนื่องเมื่อใช้เครื่องกําเนิดสัญญาณภายนอก ระยะความถี่อาจอยู่ที่ 1Hz ถึง 10kHz

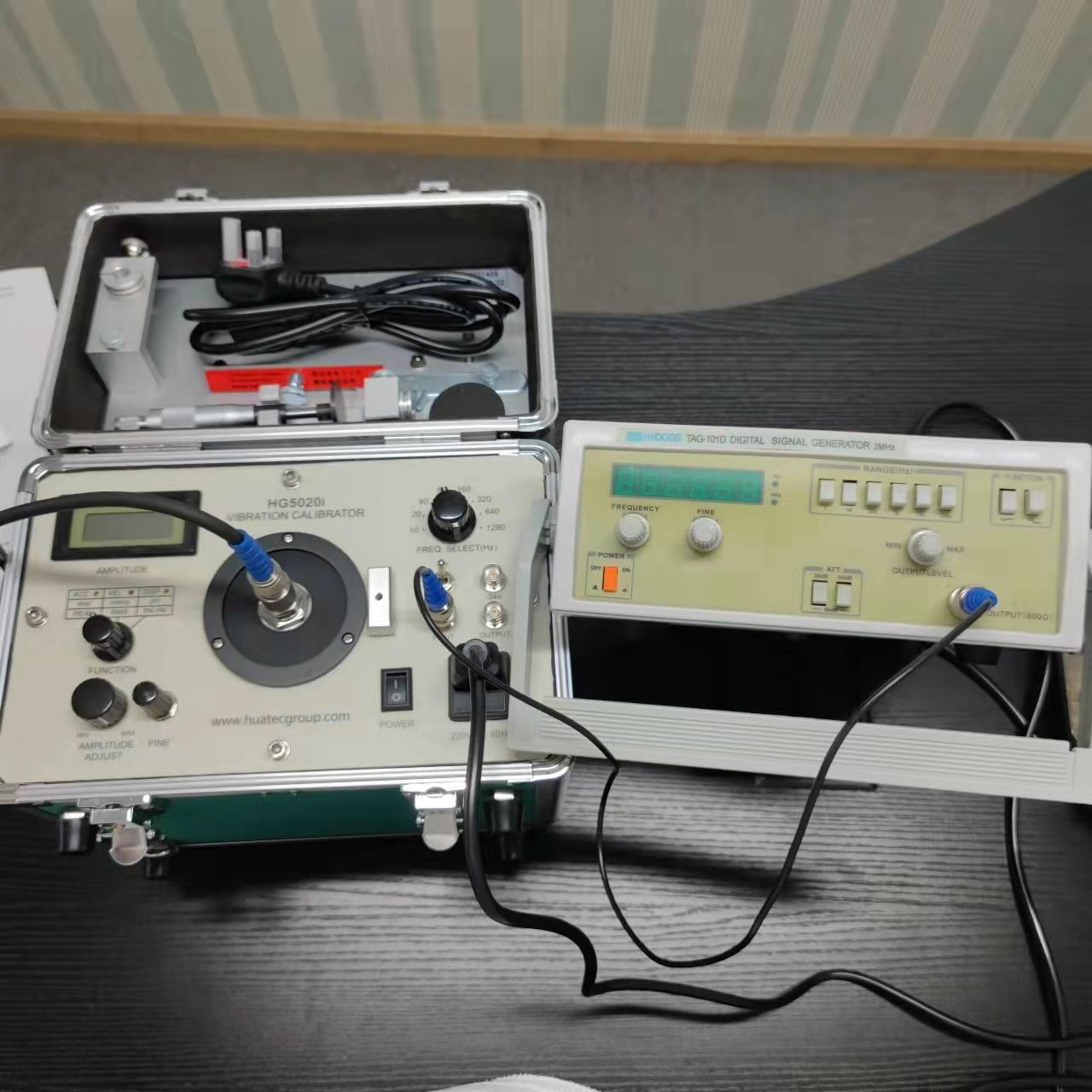

สามารถใช้ในการ calibrate เครื่องวัดความเร่งสั่น, ความเร็วและความใกล้ชิดแทรนซูดเซอร์และยังเครื่องมือวัดสั่น. สัญญาณไซน์มาตรฐานที่ความถี่ 10, 20, 40, 80, 160, 320,640 และ 1280 Hz สามารถผลิตจากเครื่องปรับมันยังมีซ็อตสําหรับการเข้าจากเครื่องกําเนิดสัญญาณภายนอก สําหรับความถี่ของความสั่นสะเทือนใด ๆ และแม้แต่สัญญาณ sweep.สามารถกําหนดได้ผ่านปอนติโอเมตร และแสดงบนจอดิจิตอลสามารถสร้างสั่นสะเทือนได้ทั้งแนวราบและแนวตั้ง
HG-5020i ผสมผสานเครื่องกําเนิดสัญญาณไซน์, เครื่องขยายกําลัง, เครื่องแปลงแบบมาตรฐานและเครื่องสั่นในเครื่องเดียว และมีปริมาณเล็ก ความแม่นยําสูงและการทํางานง่ายสามารถใช้ได้ทั้งในห้องปฏิบัติการหรือในสถานที่.
มาตรฐาน: JJG 1062-2010 JJG 298-2015
ความเข้มข้นแรงสั่นสูงสุดและภาระสูงสุด
|
Wt
ความถี่ |
<100 กรัม | <250 กรัม | <650 กรัม | ||||||
| a(m/S2) | v ((mm/S) | d ((μm) | a(m/S2) | v ((mm/S) | d ((μm) | a(m/S2) | v ((mm/S) | d ((μm) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
ขนาด:280 x 180 x 250 ((มม)น้ําหนักรวม:10 กก.
อุณหภูมิ: การทํางาน:0oC ถึง 50oCการเก็บรักษา:- 20oC ถึง 70oC
พลังงาน220Vac (ไม่จํากัด 110Vac)
ความเส้นตรงของเครื่องตรวจสอบความใกล้ชิด
Prode: 5 มิลลิเมตรและ 8 มิลลิเมตร sonda ระยะ: 0 ~ 2.0 มิลลิเมตร
แสดง:31/2การแสดงตัวเลขสําหรับความเร่ง ความเร็วหรือการย้าย
หมายเหตุ: กับความถี่ที่สูงขึ้นค่าของความสับสนของสั่นสะเทือนจะเล็กมาก ดังนั้นจะไม่มีสัญญาณสั่นสะเทือนออกจากเครื่องปรับ
|

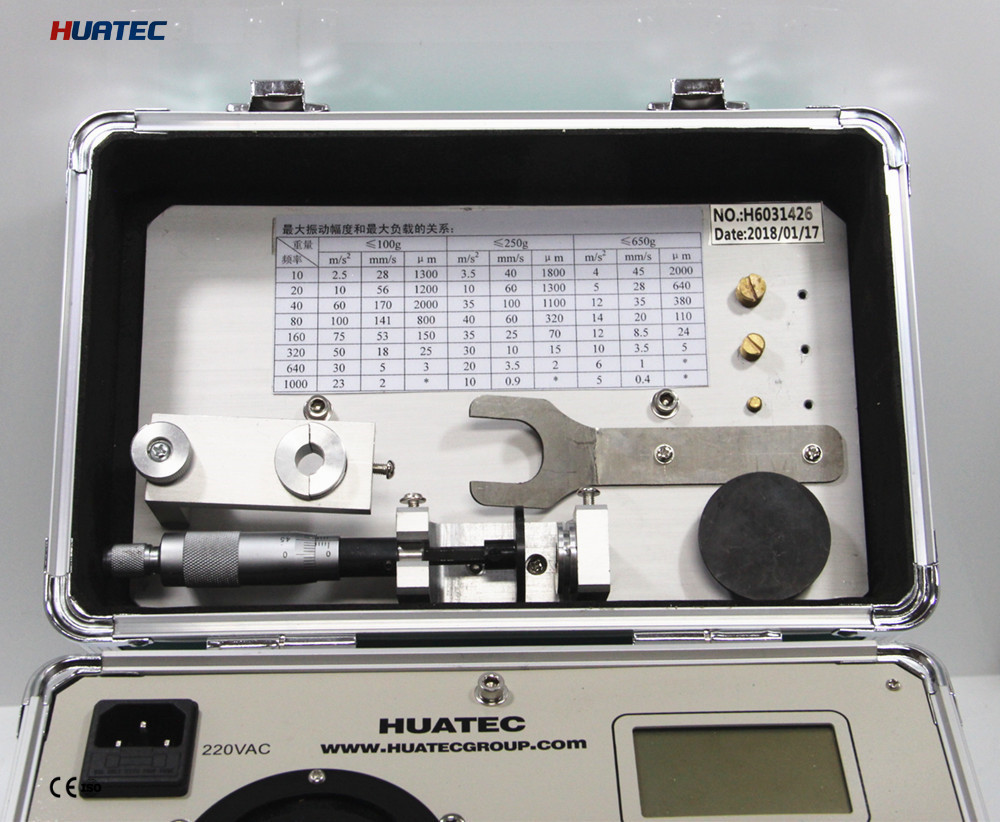

1
ฐานปรับ
|
2
มิกรอเมตรสปินด์ |
|
3
อุปกรณ์ในการแก้ไขเซ็นเซอร์ |
4
แผ่นทดสอบ |
|
5
M5 สกรูปัก |
6
M5-M8 สกรูเปลี่ยน |
|
7
M5-M10 สกรูเปลี่ยน |
|
ขนาด:280 x 180 x 250 ((มม)
น้ําหนัก:20ปอนด์,9กิโลกรัม
อุณหภูมิ: การทํางาน:0oC ถึง 50oC
การเก็บรักษา:- 20oC ถึง 70oC
ความชื้น:90% ไม่ปรับความหนา

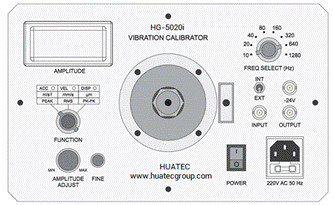

พานควบคุมของ HG-5020i Vibration Calibrator แสดงดังต่อไปนี้
1 จัดแสดงปริมาตรการออกของสั่นสะเทือน แสดงปริมาตรการออกของสัญญาณสั่นสะเทือนที่แตกต่างกันของเครื่องจับ
2 พันติเมตรปรับ
3 ปฏิบัติการเลือกสวิตช์ การเปลี่ยนผลิตของเครื่องปรับขนาดให้เร่ง, ความเร็วหรือการย้าย
4 โพเทนติโอเมตรสําหรับการปรับอัมพลิทูดออก
การปรับพอนติโอเมตรเพื่อเปลี่ยนขนาดของสั่นออก
5 การปรับระดับความแรงสั่นออกอย่างช้า ๆ
6 ตารางสําหรับการติดตั้งเครื่องแปลงที่จะถูกปรับขนาด
7 ช่องเส้นสําหรับการติดตั้งฐานของสัญจรใกล้ชิด
ระหว่างการปรับระดับของเครื่องตรวจสอบความใกล้ชิด ฐานของตัวแปลงจะติดตั้งบนแผ่นควบคุมผ่านรูเส้นนี้
8 เครื่องสลับพลังงาน 220 VAC
9 ซ็อตสําหรับการเข้าพลังงาน 220 V AC
ใช้ในการเชื่อมต่อพลังงาน 220 V AC
10. ซ็อตสําหรับการออกกําลัง
สําหรับการติดตามรูปร่างคลื่นของสัญญาณออกของเครื่องขยายกําลังของเครื่องปรับขนาด
11 ซ็อตออกของความดัน 24 V
การให้พลังงานที่ 24 V สําหรับ proximitor ระหว่างการปรับขนาดของ sonda proximity
12 เครื่องสลับเลือกความถี่
